Toyota CH-R Manual de Taller: ExtracciÓn

Toyota CH-R Manual de Taller / GuarniciÓn / Paneles Exteriores / Moldura De Los Arcos De Las Ruedas (para La Parte Trasera) / ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en los lados derecho e izquierdo.
El procedimiento que se explica a continuación corresponde al lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA MOLDURA EXTERIOR LATERAL TRASERA

OBSERVACIÓN:

Al extraer la moldura exterior lateral trasera, si la almohadilla de la moldura exterior n° 1 de la carrocería (cinta adhesiva de doble cara) es difícil de retirar, caliente el adhesivo de la moldura exterior lateral trasera con una lámpara térmica.

Estándar:

Elemento	Temperatura
Moldura exterior lateral trasera	20 a 30°C (68 a 86°F)

ADVERTENCIA:

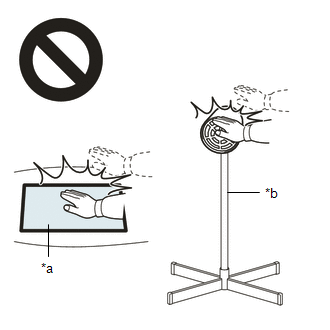

No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.

*a

Pieza calentada

*b

Lámpara térmica
Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

AVISO:

No caliente en exceso la moldura exterior lateral trasera.

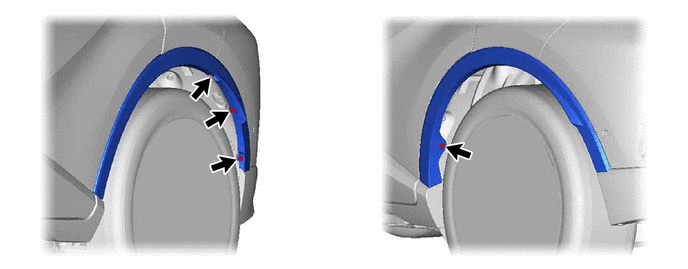

(a) Extraiga los 3 tornillos y el clip.

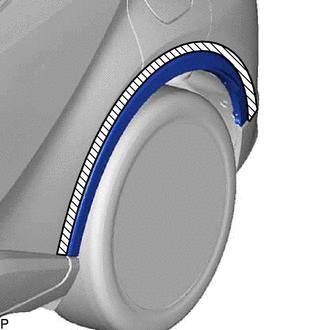

(b) Aplique cinta protectora alrededor de la moldura exterior lateral trasera.

Cinta protectora

	Colocar mano aquí

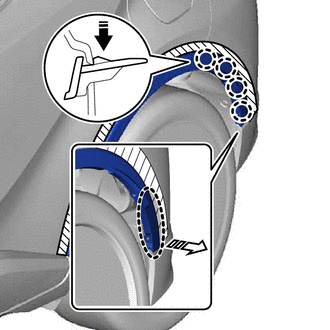

	Extraiga en esta dirección (1)
	Extraiga en esta dirección (2)

AVISO:

Para evitar dañar las garras, no tire con fuerza de la moldura exterior lateral trasera.

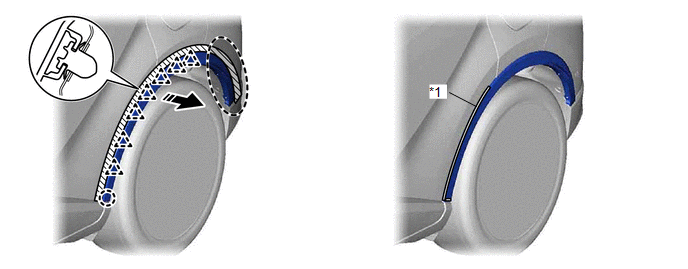

(d) Desenganche los clips y separe la cinta adhesiva de doble cara para extraer la moldura exterior lateral trasera.

*1	Almohadilla n° 1 de la moldura exterior de la carrocería (cinta adhesiva de doble cara)	-	-
	Colocar mano aquí		Extraiga en este sentido

Desmontaje

DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN OBSERVACIÓN: Siga el mismo procedimiento en los lados derecho e izquierdo. El procedimiento que se explica a continuación corresponde al ...
