Toyota CH-R Manual de Taller: Desmontaje
DESMONTAJE
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en los lados derecho e izquierdo.
- El procedimiento que se explica a continuación corresponde al lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA LA ALMOHADILLA N° 1 DE LA MOLDURA EXTERIOR DE LA CARROCERÍA

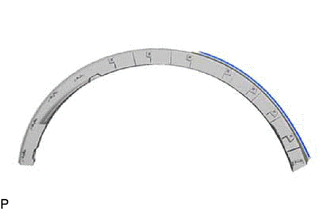

(a) Extraiga la almohadilla n° 1 de la moldura exterior de la carrocería. (cinta adhesiva de doble cara).
OBSERVACIÓN:

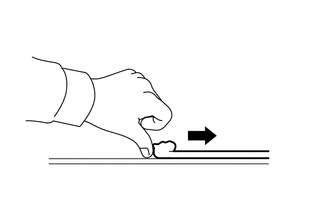

No tire de la almohadilla n° 1 de la moldura exterior de la carrocería (cinta adhesiva de doble cara). En cambio, enrolle la cinta hacia arriba con el dedo para extraerla correctamente.
(b) Con disolvente y un trapo que no deje residuos, elimine los restos de la almohadilla n° 1 de la moldura exterior de la carrocería (cinta adhesiva de doble cara) que queden en el subconjunto de la moldura exterior lateral trasera.
