Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

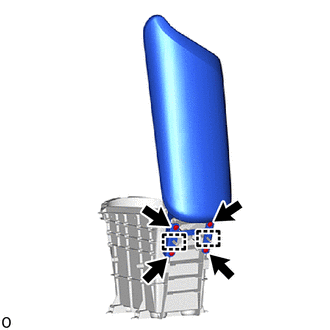

1. INSTALE EL SUBCONJUNTO DE LA PUERTA DEL COMPARTIMIENTO DE LA CONSOLA

(a) Enganche las guías e instale el subconjunto de la puerta del compartimiento de la consola.

(b) Instale los 4 tornillos.

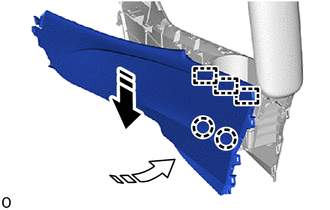

2. INSTALE EL PANEL LATERAL N° 2 DE LA CAJA

(a) Enganche las guías y las garras para instalar el panel lateral n° 2 de la caja tal y como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

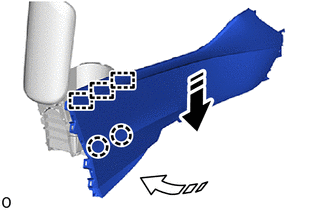

3. INSTALE EL PANEL LATERAL N° 1 DE LA CAJA

(a) Enganche las guías y las garras para instalar el panel lateral n° 1 de la caja tal y como se muestra en la ilustración.

Instale en esta dirección (1)

Instale en esta dirección (2)

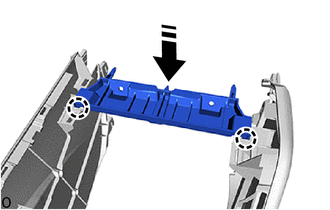

4. INSTALE EL RETÉN DE LA CAJA DE LA CONSOLA

(a) Enganche las garras para instalar el retenedor de la caja de la consola como se muestra en la ilustración.

Coloque en este sentido

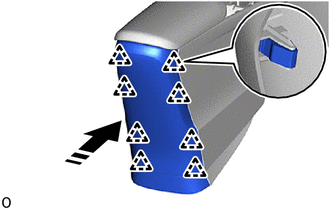

5. INSTALE EL PANEL DEL EXTREMO TRASERO DE LA CONSOLA

(a) Enganche los clips para colocar el panel del extremo trasero de la consola como se muestra en la ilustración.

Coloque en este sentido

6. INSTALE LA CUBIERTA DE LA TOMA DE CORRIENTE N° 1

Haga clic aquí

7. INSTALE EL CONJUNTO DE LA TOMA DE CORRIENTE N° 1

Haga clic aquí
