COMPROBACIÓN/BORRADO DE DTC

COMPRUEBE LOS DTC Y LOS DATOS DE IMAGEN FIJA (USANDO EL TECHSTREAM)

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / ABS/VSC/TRAC/EPB / Trouble Codes.

Chassis > ABS/VSC/TRAC/EPB > Trouble Codes

(f) Compruebe si se emiten DTC.

Haga clic aquí

AVISO:

El sistema del freno de estacionamiento eléctrico emite los DTC para los siguientes sistemas. Si se emiten DTC diferentes a los de la tabla de códigos de diagnóstico para el sistema del freno de estacionamiento eléctrico, consulte la tabla de códigos de diagnóstico del sistema en cuestión.

Sistema

Vaya a

Sistema de control de estabilidad del vehículo

(g) Compruebe los datos de imagen fija.

  1. Si se emiten DTC, compruebe los datos de imagen fija y lea el estado del vehículo cuando se almacenó el DTC.

OBSERVACIÓN:

Para datos de imagen fija: Haga clic aquí

BORRE LOS DTC Y LOS DATOS DE IMAGEN FIJA (USANDO EL TECHSTREAM)

(a) Apague el interruptor de encendido.

(b) Conecte el Techstream al DLC3.

(c) Coloque el interruptor de encendido en posición ON.

(d) Encienda el Techstream.

(e) Acceda a los siguientes menús: Chassis / ABS/VSC/TRAC/EPB / Trouble Codes.

(f) Borre los DTC.

Chassis > ABS/VSC/TRAC/EPB > Clear DTCs

OBSERVACIÓN:

Cuando se borran los DTC, los datos de imagen fija también se borran.

COMPRUEBE LOS DTC (CON EL CABLE DE COMPROBACIÓN DE LA SST)

(a) Apague el interruptor de encendido.

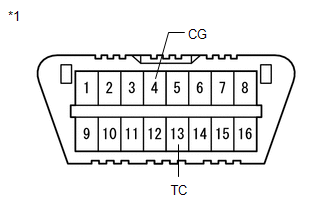

(b) Utilice la SST para conectar los terminales 13 (TC) y 4 (CG) del DLC3.

SST: 09843-18040

*1

DLC3

AVISO:

No conecte los terminales equivocados, ya que podría dañar los componentes eléctricos.

(c) Gire el interruptor de encendido a ON y lea los DTC en función del número de parpadeos del indicador luminoso del freno de estacionamiento (rojo).

OBSERVACIÓN:

  • Cuando funciona correctamente, el indicador parpadea a intervalos de 0.25 segundos.
  • Si se detecta un código:

    El indicador repite el mismo código después de una pausa de 4.5 segundos.

  • Si se detectan varios códigos:

    El indicador emite un código después del otro con una pausa de 2.5 segundos entre cada uno.

    Cuando se hayan emitido todos los códigos, se hace una pausa de 4.5 segundos y luego el indicador comienza a emitir los códigos nuevamente.

  • Si se detecta más de 1 avería al mismo tiempo, se mostrará primero el código de numeración más bajo.

(d) Compruebe los detalles de los DTC.

Pantalla del indicador de advertencia

Pantalla del tester

19

C13B0

35

C13B4

41

C13A5

42

C13A6

43

C13A7

71

C13AA

BORRE LOS DTC (CON EL CABLE DE COMPROBACIÓN DE LA SST)

(a) Apague el interruptor de encendido.

(b) Utilice la SST para conectar los terminales 13 (TC) y 4 (CG) del DLC3.

SST: 09843-18040

*1

DLC3

AVISO:

No conecte los terminales equivocados, ya que podría dañar los componentes eléctricos.

(c) Coloque el interruptor de encendido en posición ON.

(d) En 5 segundos, tire del conjunto del interruptor del freno de estacionamiento eléctrico hacia la posición de bloqueo 5 veces.

AVISO:

Si se tira demasiado rápido del interruptor del freno de estacionamiento eléctrico (conjunto del interruptor del freno de estacionamiento eléctrico), es posible que el sistema no responda. Si el sistema no responde, vuelva a repetir el procedimiento más despacio.

(e) Compruebe que se emite un código del sistema normal (el indicador luminoso del freno de estacionamiento parpadea (rojo) a intervalos de 0.25 segundos).

OBSERVACIÓN:

Si la avería existe, no se pueden borrar el DTC.
