TERMINALES DE LA ECU

INSPECCIONE LA ECU DE CONTROL DE DERRAPE (CONJUNTO DEL ACTUADOR DEL FRENO)

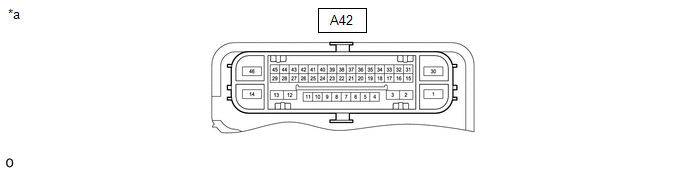

*a

Componente no conectado al mazo de cables

(ECU de control de derrape (conjunto del actuador del freno))

-

-

(a) Desconecte los conectores A42 de la ECU de control de derrape (conjunto del actuador del freno).

(b) Mida la tensión y la resistencia en función de los valores de la tabla siguiente.

N° de terminal (Símbolos)

Color del cableado

Descripción del terminal

Estado

Valor especificado

A42-30 (+BS) - Masa de la carrocería

W

Fuente de alimentación del motor del freno de estacionamiento (conjunto del actuador del freno de estacionamiento)

Siempre

11 a 14 V

A42-36 (IG1) - Masa de la carrocería

B

Fuente de alimentación del IG

Interruptor de encendido en posición ON

11 a 14 V

A42-46 (GND1) - Masa de la carrocería

W-B

Masa

Siempre

Inferior a 1 Ω

A42-14 (GND2) - Masa de la carrocería

W-B

Masa

Siempre

Inferior a 1 Ω

A42-2 (MRR+) - Masa de la carrocería

B

Motor del freno de estacionamiento derecho (conjunto del actuador del freno de estacionamiento derecho) (+)

-

-

A42-3 (MRR-) - Masa de la carrocería

B

Motor del freno de estacionamiento derecho (conjunto del actuador del freno de estacionamiento derecho) (-)

-

-

A42-13 (MRL+) - Masa de la carrocería

R

Motor del freno de estacionamiento izquierdo (conjunto del actuador del freno de estacionamiento izquierdo) (+)

-

-

A42-12 (MRL-) - Masa de la carrocería

L

Motor del freno de estacionamiento izquierdo (conjunto del actuador del freno de estacionamiento izquierdo) (-)

-

-

A42-35 (POL) - Masa de la carrocería

V

Indicador luminoso del interruptor del freno de estacionamiento eléctrico

-

-

A42-31 (SWI1) - Masa de la carrocería

B

Interruptor del freno de estacionamiento eléctrico (conjunto del interruptor del freno de estacionamiento eléctrico)

-

-

A42-15 (SWI2) - Masa de la carrocería

LG

Interruptor del freno de estacionamiento eléctrico (conjunto del interruptor del freno de estacionamiento eléctrico)

-

-

A42-32 (SWO1) - Masa de la carrocería

P

Interruptor del freno de estacionamiento eléctrico (conjunto del interruptor del freno de estacionamiento eléctrico)

-

-

A42-16 (SWO2) - Masa de la carrocería

L

Interruptor del freno de estacionamiento eléctrico (conjunto del interruptor del freno de estacionamiento eléctrico)

-

-
