Componentes
COMPONENTES

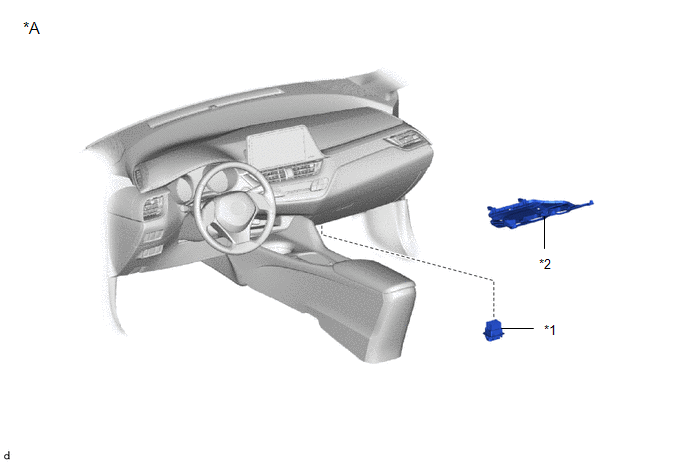

ILUSTRACIÓN
*A |
Para tipo único |
- |
- |
*1 |
RESISTOR DEL SOPLADOR |
*2 |
SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 |

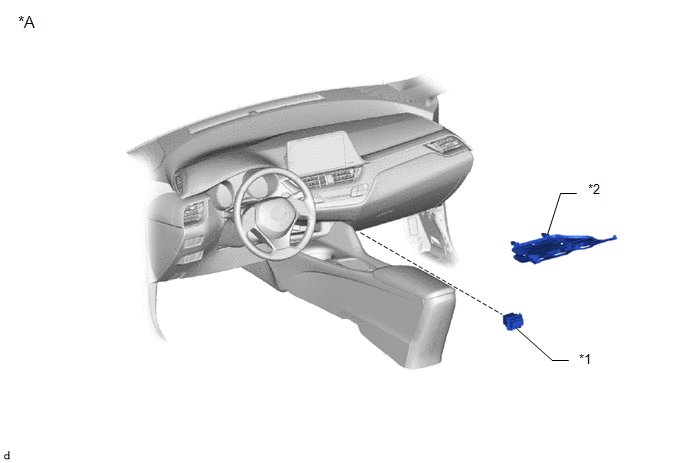

ILUSTRACIÓN
*A |
Para tipo doble: |
- |
- |
*1 |
RESISTOR DEL SOPLADOR |
*2 |
SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2 |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2
Haga clic aquí
2. EXTRAIGA EL RESISTOR DEL SOPLADOR (para tipo único)

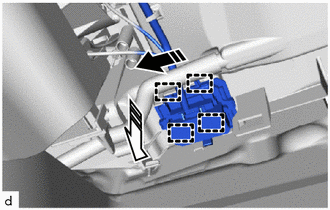

(a) Desenganche las guías y separe el resistor del soplador, como se muestra en la ilustración.
Extraiga en este sentido |

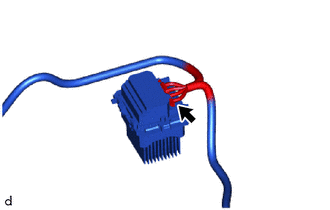

(b) Desconecte el conector para extraer el resistor del soplador. |
|
3. EXTRAIGA EL RESISTOR DEL SOPLADOR (para tipo doble)

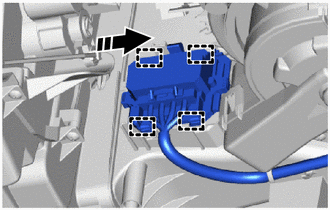

(a) Desenganche las guías y separe el resistor del soplador, como se muestra en la ilustración.
Extraiga en esta dirección (1) |
|
Extraiga en esta dirección (2) |

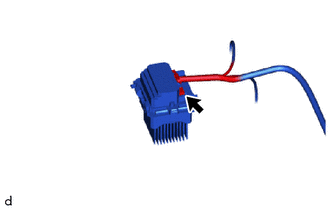

(b) Desconecte el conector para extraer el resistor del soplador. |
|
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL RESISTOR DEL SOPLADOR (para tipo único)
(a) Conecte el conector.

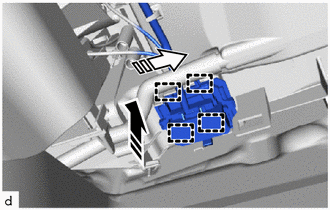

(b) Enganche las guías e instale el resistor del soplador, como se muestra en la ilustración.
Extraiga en este sentido |
2. INSTALE EL RESISTOR DEL SOPLADOR (para tipo doble)
(a) Conecte el conector.
(b) Enganche las guías e instale el resistor del soplador, como se muestra en la ilustración.
Extraiga en esta dirección (1) |
|
Extraiga en esta dirección (2) |
3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DEL PANEL DE INSTRUMENTOS N° 2
Haga clic aquí
