Toyota CH-R Manual de Taller: Componentes

COMPONENTES

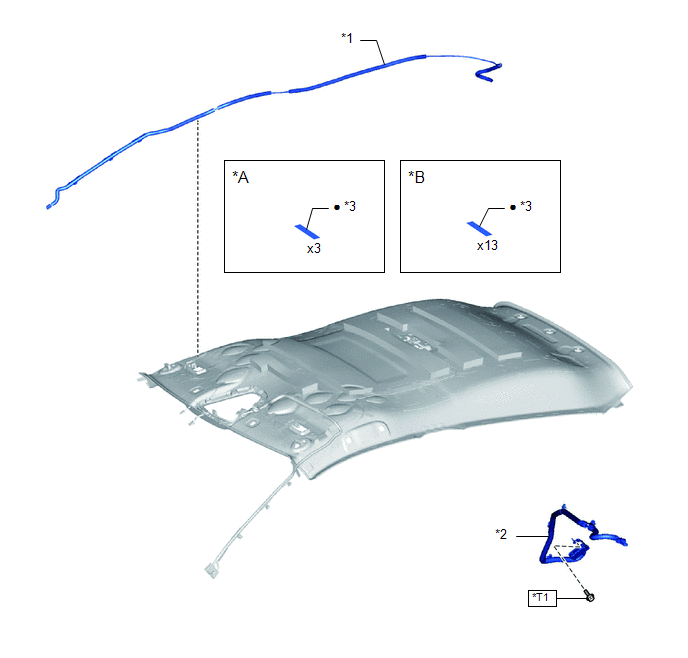

ILUSTRACIÓN

*1

SUBCONJUNTO DEL CABLE DE LA ANTENA

*2

SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3

ILUSTRACIÓN

*A

Tipo A

*B

Tipo B

*1

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

*2

SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

*3

CINTA ADHESIVA

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

*T1

Para el tipo A: 10.5 N*m (107 kgf*cm, 8 lbf*pi.)

Para el tipo B: 10 N*m (102 kgf*cm, 7 lbf*pi.)

Para el tipo C: 10 N*m (102 kgf*cm, 7 lbf*pi.)

-

-

    Cable De La Antena De Radio
    ...

    ExtracciÓn
    EXTRACCIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer y colocar las piezas, o al ...

    Otros materiales:
