Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer y colocar las piezas, o al sustituirlas durante la extracción/instalación del subconjunto del cable de la antena se muestran a continuación.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

ADVERTENCIA:

Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.

Haga clic aquí

PROCEDIMIENTO

1. EXTRAIGA LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3

Haga clic aquí

3. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Desenganche las abrazaderas para extraer el subconjunto del cable de la antena.

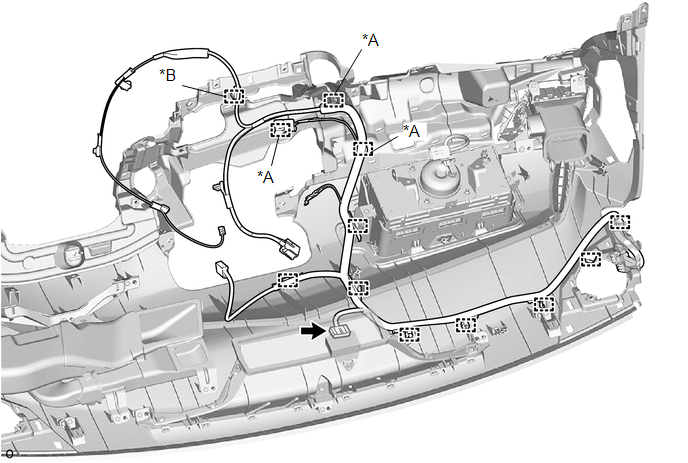

*A

Con sistema de sonido USB

*B

Con interruptor manual (SOS)

(b) Con interruptor manual (SOS):

(1) Desconecte el conector.

4. EXTRAIGA EL FORRO DEL TECHO

Haga clic aquí

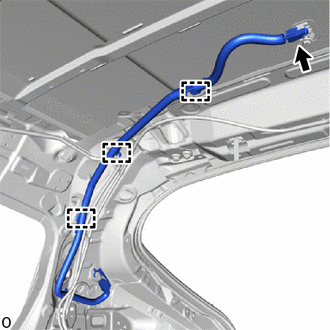

5. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

(a) Tipo A:

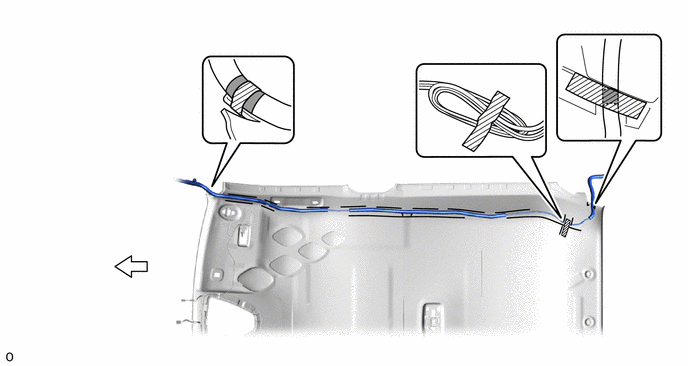

(1) Quite todas las cintas adhesivas del forro del techo.

Cinta adhesiva

Parte delantera

(2) Extraiga el subconjunto del cable de la antena n° 2 del forro del techo.

(b) Tipo B:

(1) Quite todas las cintas adhesivas del forro del techo.

Cinta adhesiva

Parte delantera

(2) Extraiga el subconjunto del cable de la antena n° 2 del forro del techo.

6. EXTRAIGA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

(a) Desconecte el conector.

(b) Desenganche las abrazaderas.

(c) Sin interruptor manual (SOS)

(1) Extraiga el perno.

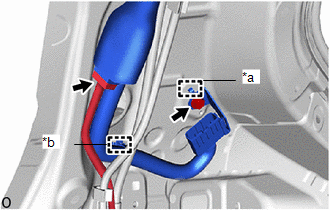

*a

Guía

*b

Abrazadera

(2) Desenganche la abrazadera y la guía para extraer el subconjunto del cable de la antena n° 3.

(d) Con interruptor manual (SOS)

(1) Desconecte el conector del cable del piso.

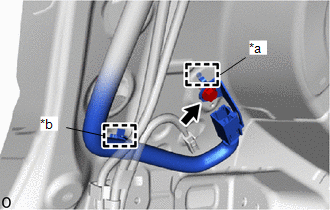

*a

Guía

*b

Abrazadera

(2) Extraiga el perno.

(3) Desenganche la abrazadera y la guía para extraer el subconjunto del cable de la antena n° 3.

    Componentes
    COMPONENTES ILUSTRACIÓN *1 SUBCONJUNTO DEL CABLE DE LA ANTENA *2 SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3 ILUSTRACIÓN ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3 (a) Sin interruptor manual (SOS) (1) Enganche la abrazadera y la guía para instalar provisionalmente e ...
