Toyota CH-R Manual de Taller: Desmontaje
DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA EL PANEL LATERAL IZQUIERDO DEL CAPÓ
|

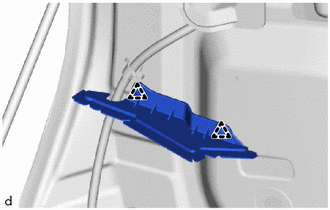

(a) Con ayuda de un extractor de clips, desenganche los clips para retirar el panel lateral izquierdo del capó. |
|
2. EXTRAIGA EL PANEL LATERAL DERECHO DEL CAPÓ
OBSERVACIÓN:
Siga el mismo procedimiento que en el lado izquierdo.
3. EXTRAIGA EL AISLANTE DEL CAPÓ
|

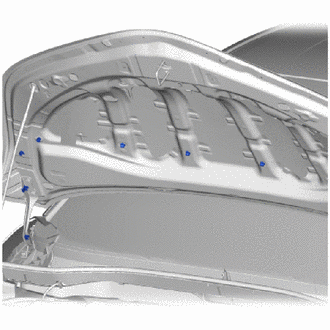

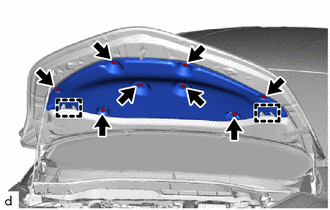

(a) Extraiga los 8 clips con un extractor de clips. |
|
(b) Desenganche las guías para retirar el aislante del capó.
4. EXTRAIGA EL TAPÓN DEL ORIFICIO
|

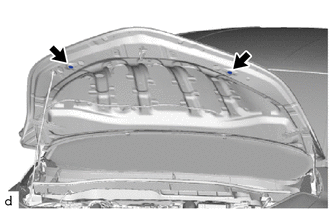

(a) Quite los 2 tapones de orificios. |
|
5. EXTRAIGA EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí .gif)
6. DESCONECTE EL CONJUNTO DE LA MANGUERA DEL LAVAPARABRISAS
|

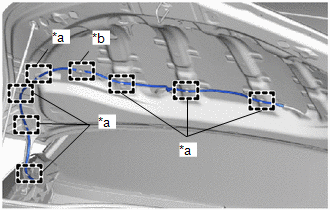

(a) Desconecte el conjunto de la manguera del lavaparabrisas de las abrazaderas y la guía. |
|
|
(b) Extraiga las 7 abrazaderas. |
|
Componentes
COMPONENTES
ILUSTRACIÓN
*1
TAPÓN DEL ORIFICIO
*2
AISLANTE DEL CAPÓ
*3
PANEL LATERAL IZQUIERDO DEL CAPÓ
*4
...
InspecciÓn En El VehÍculo
INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL CAPÓ
(a) Compruebe si las medidas de espacio libre de las áreas "A" a "H" están dentro
de los va ...
