INSPECCIÓN EN EL VEHÍCULO
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL CAPÓ

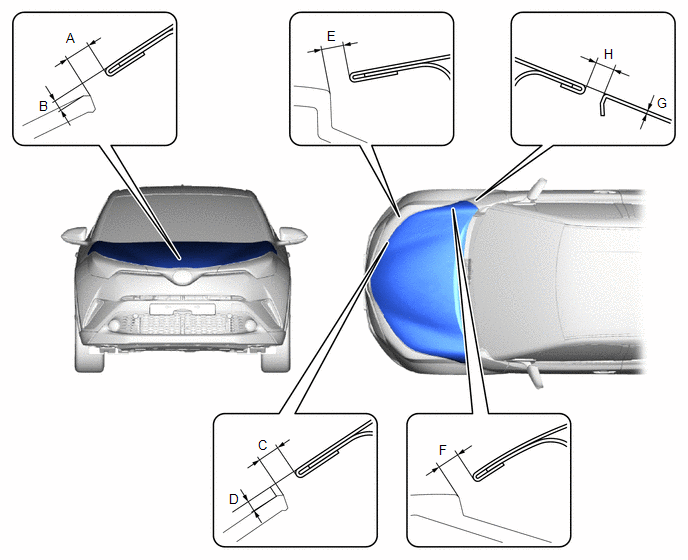

(a) Compruebe si las medidas de espacio libre de las áreas "A" a "H" están dentro de los valores estándar.
Holgura estándar
|
Área |
Medida |
Área |
Medida |
|---|---|---|---|
|
A |
2.8 a 5.8 mm (0.110 a 0.228 pulg.) |
B |
0.5 a 3.5 mm (0.020 a 0.138 pulg.) |
|
C |
2.8 a 5.8 mm (0.110 a 0.228 pulg.) |
D |
0.5 a 3.5 mm (0.020 a 0.138 pulg.) |
|
E |
1.8 a 5.8 mm (0.071 a 0.228 pulg.) |
F |
1.8 a 5.8 mm (0.071 a 0.228 pulg.) |
|
G |
-1.5 a 1.5 mm (-0.059 a 0.059 pulg.) |
H |
3.4 a 6.4 mm (0.134 a 0.252 pulg.) |
Desmontaje
MontajeToyota CH-R Manual de Taller > Sistemas Complementarios De Sujeción: Indicador Luminoso De Bloqueo Del Airbag
Componentes
COMPONENTES
ILUSTRACIÓN
*1
CONJUNTO DEL RELOJ
*2
SUBCONJUNTO CENTRAL DE ACABADO DEL GRUPO DE INSTRUMENTOS
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
Haga clic aquí
InspecciÓn
INSPECCIÓN
PROCEDI ...
Toyota CH-R Manual de Taller > Sistema De Navegación: Circuito de señales de marcha atrás entre el conjunto del receptor de radio
y la ECU de navegación
DESCRIPCIÓN
Este circuito consta de la ECU de navegación y del conjunto del receptor de radio
y pantalla.
DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE
RADIO Y PANTALLA - ECU DE NAVEGACIÓN)
...
