MONTAJE

PROCEDIMIENTO

1. CONECTE EL CONJUNTO DE LA MANGUERA DEL LAVAPARABRISAS

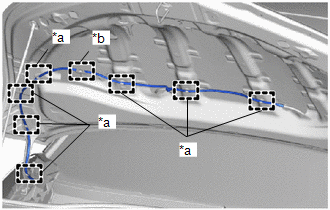

(a) Instale las 7 abrazaderas.

(b) Conecte el conjunto de la manguera del lavaparabrisas a las abrazaderas y la guía.

*a

Abrazadera

*b

Tiracol

2. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

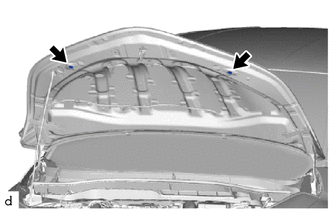

3. INSTALE EL TAPÓN DEL ORIFICIO

(a) Instale 2 tapones de orificios nuevos.

4. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

5. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS

Haga clic aquí

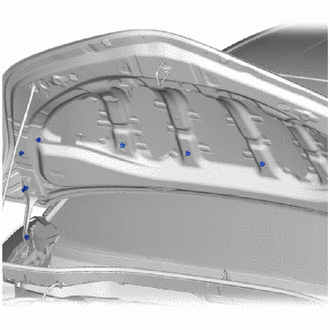

6. COLOQUE EL AISLANTE DEL CAPÓ

(a) Enganche las guías para instalar el aislante del capó.

(b) Instale 8 clips nuevos.

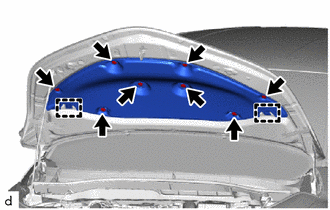

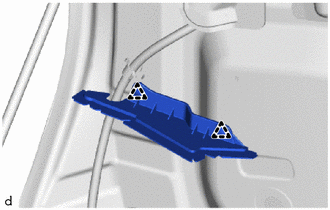

7. INSTALE EL PANEL LATERAL IZQUIERDO DEL CAPÓ

(a) Enganche los clips para instalar un nuevo panel lateral izquierdo del capó.

8. INSTALE EL PANEL LATERAL DERECHO DEL CAPÓ

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
