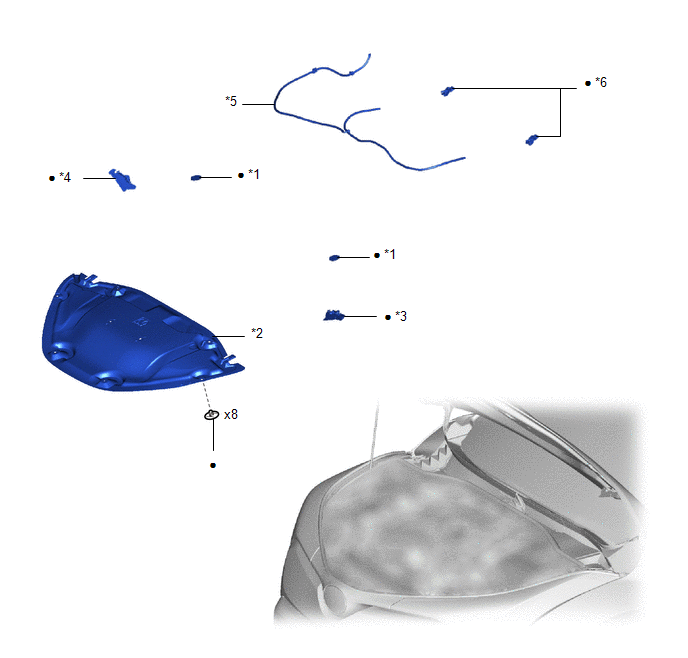

COMPONENTES
ILUSTRACIÓN
*1 |
TAPÓN DEL ORIFICIO |
*2 |
AISLANTE DEL CAPÓ |
*3 |
PANEL LATERAL IZQUIERDO DEL CAPÓ |
*4 |
PANEL LATERAL DERECHO DEL CAPÓ |
*5 |
CONJUNTO DE LA MANGUERA DEL LAVAPARABRISAS |
*6 |
SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS |
● |
Pieza no reutilizable |
- |
- |
