Toyota CH-R Manual de Taller: No se capta la radio satélite

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Algunas emisiones de radio satélite son de pago. Se debe realizar un contrato entre la empresa de la radio satélite y el usuario. Si el contrato caduca, no será posible captar la emisión.

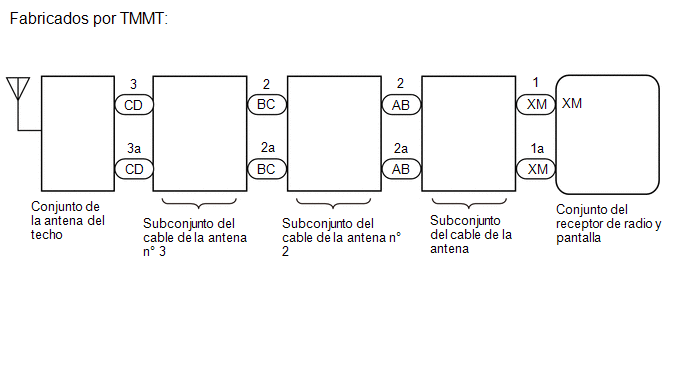

DIAGRAMA DE CONEXIONES

PROCEDIMIENTO

1.

INSPECCIONE LOS ALREDEDORES

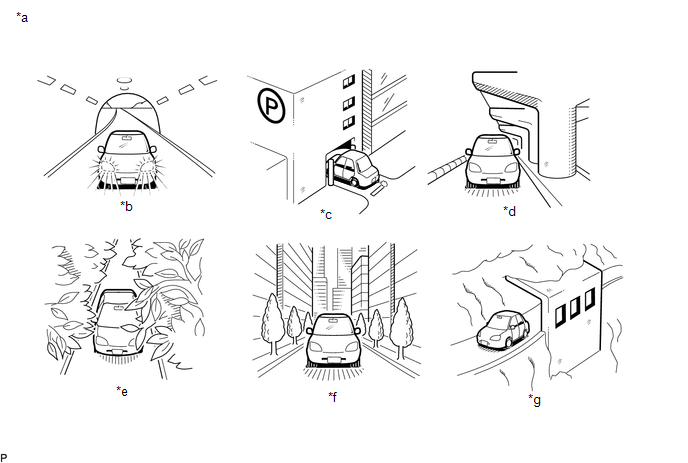

(a) Compruebe si el vehículo se encuentra en un lugar con una recepción difícil, debido a que hay un objeto bloqueado en la zona situada por encima del vehículo.

*a

Ejemplo

*b

En un túnel

*c

En el interior de un edificio

*d

Bajo un paso elevado

*e

En un bosque o en un sendero bordeado de árboles

*f

Entre edificios de gran altura

*g

Bajo un risco o un saliente

-

-

OBSERVACIÓN:

Si la zona situada por encima el vehículo está obstruida, como en un edificio o túnel, es posible que no haya recepción.

OK:

La zona situada por encima vehículo no está obstruida.

MAL

FIN DE LA INSPECCIÓN (MUEVA EL VEHÍCULO A UN LUGAR DE MEJOR COBERTURA)

OK

2.

INSPECCIONE EL CONJUNTO DEL RECEPTOR DE RADIO Y PANTALLA

(a) Compruebe si se recibe CH001 (recepción libre).

OK:

Se puede recibir CH001.

MAL

VAYA AL PASO 6

OK

3.

COMPRUEBE LOS AJUSTES DE VISUALIZACIÓN

(a) Compruebe la pantalla.

Resultado:

Resultado

Vaya a

Se muestra "SAT Ch Unauth".

A

Se visualiza "-----".

B

No se muestran las visualizaciones anteriores.

C

B

NO HAY SE PUEDEN GRABAR/PROGRAMA NOMBRE TÍTULO O CANCIONES/EFECTO ASOCIADO CON CANAL EN ESE MOMENTO

C

IR AL PUNTO 6

A

4.

COMPRUEBE LAS CONDICIONES DEL CONTRATO

(a) Compruebe si se ha prolongado la duración del contrato o si ha llegado a su fin.

OK:

El contrato de pago es válido.

MAL

PARA CAPTAR EMISORAS DE PAGO, DEBE REALIZARSE UN CONTRATO CON LA EMPRESA DE SERVICIO DE RADIO SATÉLITE

OK

5.

LLEVE A CABO LA ACTUALIZACIÓN DE LA ACTIVACIÓN

(a) Lleve a cabo la actualización de la activación consultando el sitio web de la compañía del radio satélite (http://www.siriusxm.com).

OK:

La avería desaparece.

OBSERVACIÓN:

La identificación de radio SiriusXM que hay que llevar a cabo para ejecutar la actualización de la activación se muestra cuando se selecciona CH000 en la radio satélite.

OK

FIN DE LA INSPECCIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

6.

COMPRUEBE LA VISUALIZACIÓN

(a) Compruebe la pantalla.

Resultado:

Resultado

Vaya a

Se visualiza "SAT Ck Antenna".

A

Aparece el mensaje "SAT No Signal".

B

Aparece el mensaje "Loading".

Se visualiza "SAT Ch Off Air".

C

Después de que se visualiza "SAT Ch Unavail", la pantalla cambia automáticamente a CH001.

D

No se muestran las visualizaciones anteriores.

E

B

FIN DE LA INSPECCIÓN (MUEVA EL VEHÍCULO A UN LUGAR DE MEJOR COBERTURA)

C

NO SE CAPTA EL CANAL. LA EMISIÓN SE PUEDE ESCUCHAR O VER CUANDO VUELVA LA TRANSMISIÓN. (COMPRUEBE CON LA EMISORA DE RADIO)

D

HA FINALIZADO LA TRANSMISIÓN DEL CANAL (COMPRUEBE CON LA EMISORA DE RADIO)

E

IR AL PUNTO 14

A

7.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA

(a) Sustituya el subconjunto del cable de la antena por uno nuevo o en buen estado y compruebe si se pueden recibir las emisiones de radio con normalidad.

Haga clic aquí

OK:

Se capta la radio normalmente.

Resultado:

Resultado

Vaya a

OK

A

NG (fabricados por TMMT)

B

NG (fabricados por TMC)

C

A

FIN DE LA INSPECCIÓN

C

IR AL PUNTO 11

B

8.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

(a) Desconecte el subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena.

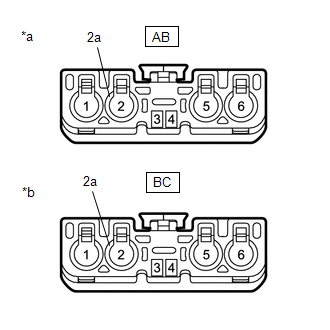

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena)

*b

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 3)

(b) Desconecte el conector del subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena n° 3.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AB-2 - BC-2

Siempre

Inferior a 1 Ω

AB-2a - BC-2a

Siempre

Inferior a 1 Ω

AB-2 - Masa de la carrocería

Siempre

10 kΩ o superior

AB-2a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

OK

9.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

(a) Desconecte el conector del subconjunto del cable de la antena n° 3 del subconjunto del cable de la antena n° 2.

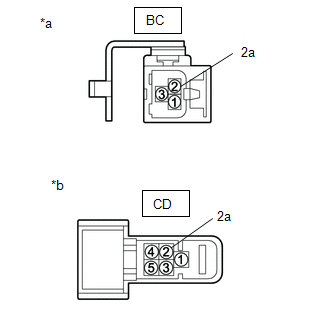

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 2)

*b

Vista frontal del conector del mazo de cables

(al conjunto de la antena del techo)

(b) Desconecte el conector del subconjunto del cable de la antena n° 3 del conjunto de la antena del techo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

BC-2 - CD-3

Siempre

Inferior a 1 Ω

BC-2a - CD-3a

Siempre

Inferior a 1 Ω

BC-2 - Masa de la carrocería

Siempre

10 kΩ o superior

BC-2a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

OK

10.

REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Sustituya el conjunto de la antena del techo por uno nuevo o uno que funcione correctamente y compruebe si se pueden recibir las emisiones de radio con normalidad.

Haga clic aquí

OK:

Se capta la radio normalmente.

OK

FIN DE LA INSPECCIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

11.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

(a) Desconecte el subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena.

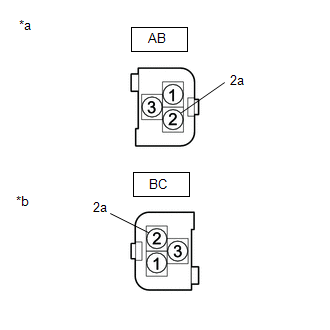

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena)

*b

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 3)

(b) Desconecte el conector del subconjunto del cable de la antena n° 2 del subconjunto del cable de la antena n° 3.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

AB-3 - BC-2

Siempre

Inferior a 1 Ω

AB-3a - BC-2a

Siempre

Inferior a 1 Ω

AB-3 - Masa de la carrocería

Siempre

10 kΩ o superior

AB-3a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

OK

12.

INSPECCIONE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

(a) Desconecte el conector del subconjunto del cable de la antena n° 3 del subconjunto del cable de la antena n° 2.

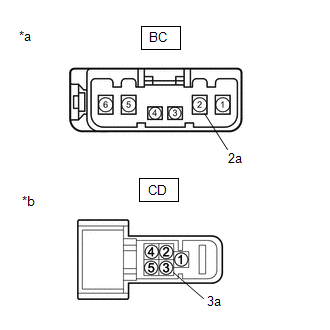

*a

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena n° 3)

*b

Vista frontal del conector del mazo de cables

(al subconjunto del cable de la antena (para antena de navegación))

(b) Desconecte el conector del subconjunto del cable de la antena n° 3 del conjunto de la antena del techo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

BC-2 - CD-2

Siempre

Inferior a 1 Ω

BC-2a - CD-2a

Siempre

Inferior a 1 Ω

BC-2 - Masa de la carrocería

Siempre

10 kΩ o superior

BC-2a - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

SUSTITUYA EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

OK

13.

REEMPLACE EL CONJUNTO DE LA ANTENA DEL TECHO

(a) Sustituya el conjunto de la antena del teléfono por uno nuevo o uno que funcione correctamente y compruebe si se pueden recibir las emisiones de radio con normalidad.

Haga clic aquí

OK:

Se capta la radio normalmente.

OK

FIN DE LA INSPECCIÓN

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS

14.

INSPECCIONE EL CANAL SELECCIONADO ACTUALMENTE

(a) Compruebe si está seleccionado actualmente CH000.

OK:

CH000 seleccionado.

OK

FIN DE LA INSPECCIÓN (CH000 NO SUENA. SELECCIONE OTRO CANAL).

MAL

CONTINÚE CON LA SIGUIENTE ÁREA POSIBLEMENTE AFECTADA, TAL COMO SE MUESTRA EN LA TABLA DE SÍNTOMAS DE PROBLEMAS
