Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 3

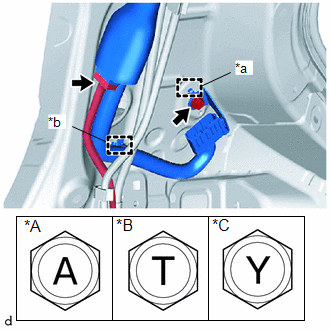

(a) Sin interruptor manual (SOS)

(1) Enganche la abrazadera y la guía para instalar provisionalmente el subconjunto del cable de la antena n° 3.

*A

Para el tipo A

*B

Para el tipo B

*C

Para el tipo C

*a

Guía

*b

Abrazadera

(2) Coloque el perno.

Torque:

Para el tipo A :

10.5 N·m {107 kgf·cm, 8 ft·lbf}

Para el tipo B :

10 N·m {102 kgf·cm, 7 ft·lbf}

Para el tipo C :

10 N·m {102 kgf·cm, 7 ft·lbf}

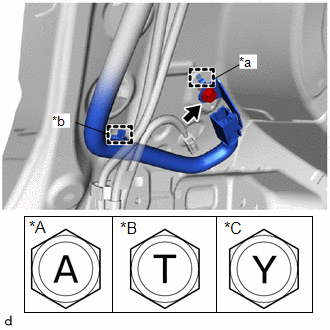

(b) Con interruptor manual (SOS)

(1) Enganche la abrazadera y la guía para instalar provisionalmente el subconjunto del cable de la antena n° 3.

*A

Para el tipo A

*B

Para el tipo B

*C

Para el tipo C

*a

Guía

*b

Abrazadera

(2) Coloque el perno.

(3) Conecte el conector del cable del piso.

Torque:

Para el tipo A :

10.5 N·m {107 kgf·cm, 8 ft·lbf}

Para el tipo B :

10 N·m {102 kgf·cm, 7 ft·lbf}

Para el tipo C :

10 N·m {102 kgf·cm, 7 ft·lbf}

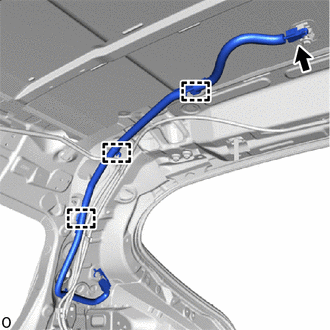

(c) Enganche las abrazaderas para colocar el subconjunto del cable de la antena n° 3.

(d) Conecte el conector.

2. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA N° 2

(a) Tipo A:

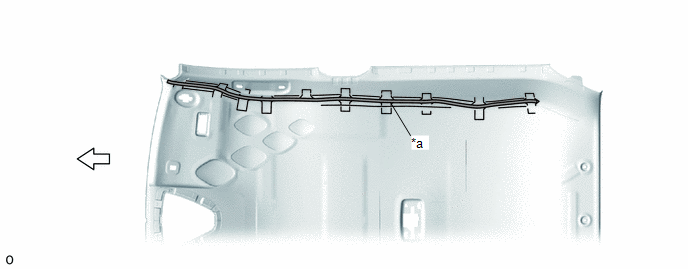

(1) Quite la cinta adhesiva de doble cara usada del forro del techo.

*a

Marca

-

-

Cinta adhesiva de doble cara

Parte delantera

(2) Prepare una cantidad adecuada de cinta adhesiva de doble cara nueva.

OBSERVACIÓN:

No toque la superficie adhesiva.

(3) Coloque la cinta adhesiva de doble cara sobre el forro del techo y al mismo tiempo alinee la cinta con las marcas en el forro del techo.

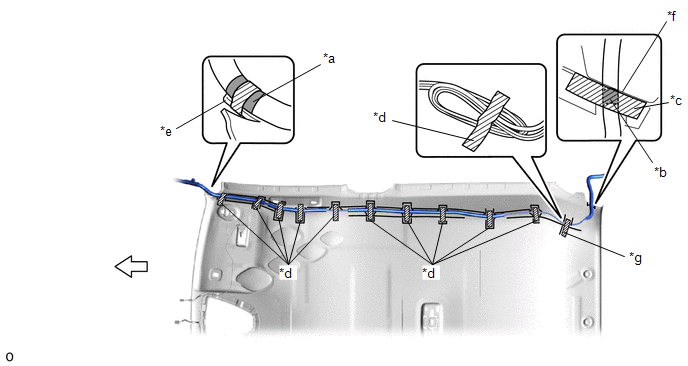

(4) Despegue el papel protector de la cinta adhesiva de doble cara.

*a

Cinta de marcado (A)

*b

Cinta de marcado (B)

*c

Cinta adhesiva (A)

*d

Cinta adhesiva (B)

*e

Saliente

*f

Borde del forro del techo

*g

Área de ajuste

-

-

Parte delantera

-

-

(5) Alinee la cinta de marcado (A) en el subconjunto del cable de la antena n° 2 con el saliente de la parte delantera del forro del techo y coloque cinta alrededor del subconjunto del cable de la antena n° 2 y el saliente del forro del techo.

(6) Coloque el subconjunto del cable de la antena n° 2 sobre la cinta adhesiva de doble cara del forro del techo.

AVISO:

  • Asegúrese de que no quede espacio entre el forro del techo y el subconjunto del cable de la antena n° 2 y que el subconjunto del cable de la antena n° 2 no esté retorcido.
  • Asegúrese de que el conjunto del cable de la antena n° 2 esté instalado de forma correcta. Si alguna parte del subconjunto del cable de antena n° 2 está floja, se producirán ruidos anómalos.

(7) Alinee la cinta de marcado (B) del subconjunto del cable de la antena n° 2 con el borde del forro del techo y fije el subconjunto del cable de la antena n° 2 con la cinta adhesiva (A), tal y como se muestra en la ilustración.

AVISO:

Asegúrese de que no quede espacio entre el forro del techo y el subconjunto del cable de la antena n° 2 y que el subconjunto del cable de la antena n° 2 no esté retorcido.

(8) Coloque las 2 cintas adhesivas (B), tal y como se muestra en la ilustración para fijar el subconjunto del cable de la antena n° 2.

OBSERVACIÓN:

Fije la longitud adicional del subconjunto del cable de la antena n° 2 en la zona de ajuste tal como se muestra en la ilustración.

(b) Tipo B:

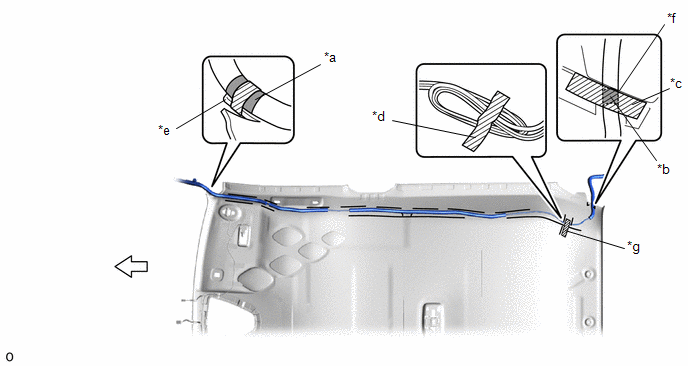

(1) Alinee la cinta de marcado (A) en el subconjunto del cable de la antena n° 2 con el saliente de la parte delantera del forro del techo y coloque cinta alrededor del subconjunto del cable de la antena n° 2 y el saliente del forro del techo.

*a

Cinta de marcado (A)

*b

Cinta de marcado (B)

*c

Cinta adhesiva (A)

*d

Cinta adhesiva (B)

*e

Saliente

*f

Borde del forro del techo

*g

Área de ajuste

-

-

Parte delantera

-

-

(2) Coloque el subconjunto del cable de la antena n° 2 sobre la cinta de butilo del forro del techo.

AVISO:

  • Asegúrese de que no quede espacio entre el forro del techo y el subconjunto del cable de la antena n° 2 y que el subconjunto del cable de la antena n° 2 no esté retorcido.
  • Asegúrese de que el conjunto del cable de la antena n° 2 esté instalado de forma correcta. Si alguna parte del subconjunto del cable de antena n° 2 está floja, se producirán ruidos anómalos.

(3) Alinee la cinta de marcado (B) del subconjunto del cable de la antena n° 2 con el borde del forro del techo y fije el subconjunto del cable de la antena n° 2 con la cinta adhesiva (A), tal y como se muestra en la ilustración.

AVISO:

Asegúrese de que no quede espacio entre el forro del techo y el subconjunto del cable de la antena n° 2 y que el subconjunto del cable de la antena n° 2 no esté retorcido.

(4) Coloque las 11 cintas adhesivas (B), tal y como se muestra en la ilustración para fijar el subconjunto del cable de la antena n° 2.

OBSERVACIÓN:

Fije la longitud adicional del subconjunto del cable de la antena n° 2 en la zona de ajuste tal como se muestra en la ilustración.

3. INSTALE EL FORRO DEL TECHO

Haga clic aquí

4. INSTALE EL SUBCONJUNTO DEL CABLE DE LA ANTENA

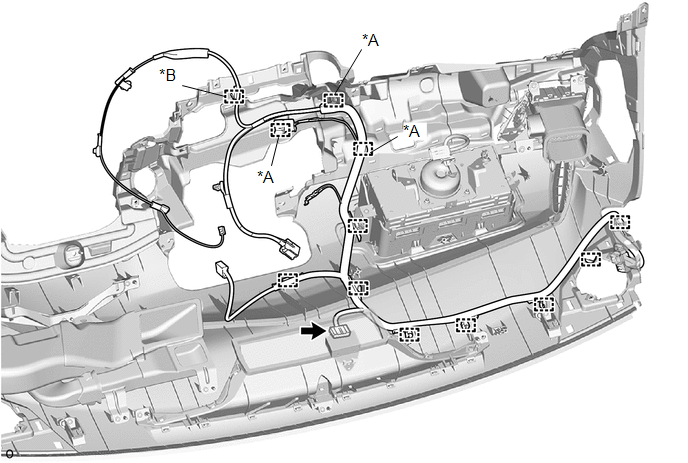

(a) Enganche las abrazaderas para colocar el subconjunto del cable de la antena.

*A

Con sistema de sonido USB

*B

Con interruptor manual (SOS)

(b) Con interruptor manual (SOS):

(1) Conecte el conector.

5. INSTALE EL SUBCONJUNTO DEL CONDUCTO DE LA CALEFACCIÓN AL DIFUSOR N° 3

Haga clic aquí

6. INSTALE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí
