INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO N° 1 DE LA SUSPENSIÓN TRASERA

(a) Coloque provisionalmente el conjunto del brazo de suspensión trasera n° 1 en el subconjunto del soporte del eje trasero y en el subconjunto del elemento de suspensión trasero con los 2 pernos y las 2 tuercas.

AVISO:

  • No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.
  • Inserte el perno con el extremo roscado orientado hacia la parte trasera del vehículo.

2. INSTALE PROVISIONALMENTE EL CONJUNTO DEL BRAZO N° 2 DE LA SUSPENSIÓN TRASERA

(a) Instale provisionalmente el conjunto del brazo de la suspensión trasera n° 2 en el subconjunto del elemento de suspensión trasero con la leva de ajuste del ángulo de caída n° 2, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y la tuerca.

AVISO:

  • Inserte el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera desde la parte trasera del vehículo.
  • Al apretar la tuerca evite que el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera gire.

3. INSTALE EL AISLANTE INFERIOR DEL MUELLE ESPIRAL TRASERO

Haga clic aquí

4. COLOQUE EL MUELLE ESPIRAL TRASERO

Haga clic aquí

5. ESTABILICE LA SUSPENSIÓN

Haga clic aquí

6. INSTALE EL CONJUNTO DEL ESTABILIZADOR TRASERO

Haga clic aquí

7. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 1

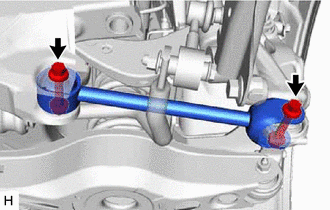

(a) Instale el conjunto del brazo de la suspensión trasera n° 1 con los 2 pernos.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

8. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

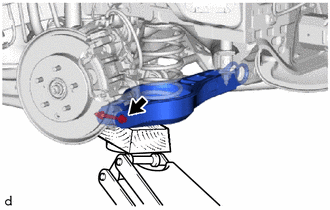

(a) Instale el conjunto del brazo de la suspensión trasera n° 2 (lado del subconjunto del soporte del eje trasero) con el perno.

Torque:

73 N·m {744 kgf·cm, 54 ft·lbf}

AVISO:

No gire la tuerca, ya que tiene un tope propio. Apriete el perno con la tuerca fijada.

9. INSTALE EL SUBCONJUNTO IZQUIERDO DEL SENSOR TRASERO DE REGULACIÓN DE ALTURA (con sensor de regulación de altura)

Haga clic aquí

10. COLOQUE LA RUEDA TRASERA

Haga clic aquí

11. INSTALE EL CONJUNTO DEL BRAZO DE SUSPENSIÓN TRASERA N° 2

(a) Baje el vehículo hasta el suelo.

(b) Ejerza presión varias veces en las esquinas del vehículo para lograr que rebote y así estabilizar la suspensión trasera.

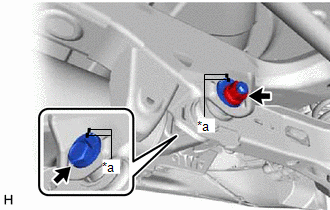

(c) Alinee las marcas de correspondencia en la leva de ajuste n° 2 del ángulo de caída, el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera y el subconjunto del elemento de la suspensión trasera.

*a

Marca de correspondencia

(d) Apriete totalmente la tuerca.

Torque:

100 N·m {1,020 kgf·cm, 74 ft·lbf}

AVISO:

  • Sujete el subconjunto de la leva de ajuste de la convergencia de la suspensión trasera mientras gira la tuerca.
  • Asegúrese de que el vehículo esté sin carga antes de apretar completamente la tuerca.

12. INSPECCIONE Y AJUSTE LA ALINEACIÓN DE LAS RUEDAS TRASERAS

Haga clic aquí

13. LLEVE A CABO LA INICIALIZACIÓN (con sensor de regulación de altura)

Haga clic aquí
