Componentes

COMPONENTES

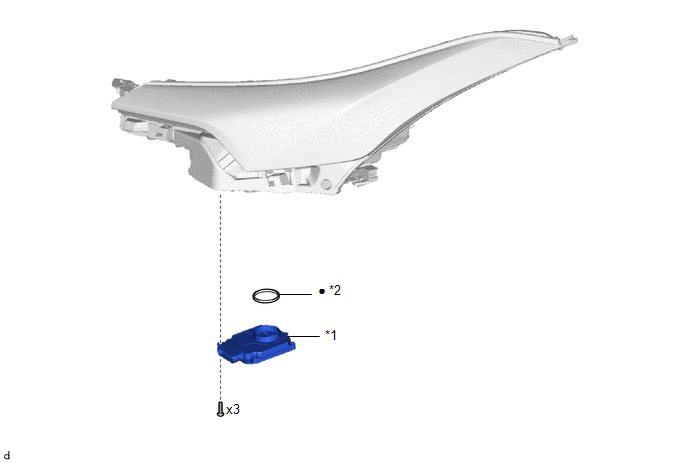

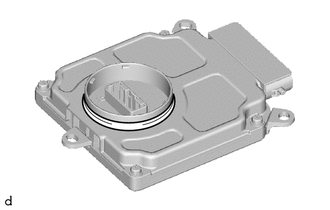

ILUSTRACIÓN

*1	SUBCONJUNTO DE LA ECU DE LOS FAROS	*2	JUNTA DEL FARO
●	Pieza no reutilizable	-	-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del subconjunto de la ECU de los faros.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución	Procedimientos necesarios	Efectos/inoperante al no llevarse a cabo
Desconecte el cable del terminal negativo de la batería	Inicialice el mecanismo de bloqueo de la puerta trasera	Sistema eléctrico del cierre centralizado de puertas
	Memorice el punto muerto del ángulo de dirección	Sistema de aviso de cambio involuntario de carril (con control de la dirección)
	Memorice el punto muerto del ángulo de dirección	Sistema de seguridad anticolisión
Subconjunto de la ECU del faro izquierdo	Sincronice la información del vehículo Inicialice el subconjunto de la ECU del faro izquierdo	Sistema automático de regulación del nivel del haz de los faros

AVISO:

Si el subconjunto derecho de la ECU de los faros se sustituye por uno nuevo, el registro de información del vehículo y de inicialización no es necesario.

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL FARO

Haga clic aquí

2. EXTRAIGA EL SUBCONJUNTO DE LA ECU DE LOS FAROS

AVISO:

Sustituya la junta de los faros por una nueva. De lo contrario, podría entrar agua.

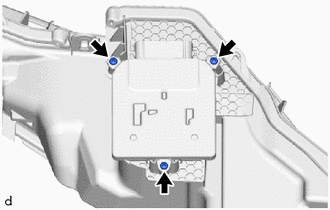

(a) Quite los 3 tornillos.

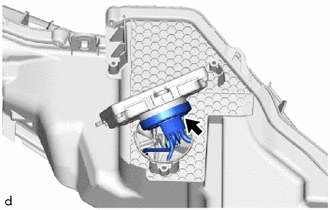

(b) Retire la cubierta del conector del subconjunto de la ECU de los faros.

AVISO:

Si el subconjunto de la ECU de los faros se ha golpeado o caído, sustitúyalo por uno nuevo.

3. EXTRAIGA LA JUNTA DEL FARO

AVISO:

Sustituya la junta de los faros por una nueva. De lo contrario, podría entrar agua.

(a) Retire la junta del faro.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA JUNTA DEL FARO

(a) Instale una junta de faro nueva.

2. INSTALE EL SUBCONJUNTO DE LA ECU DE LOS FAROS

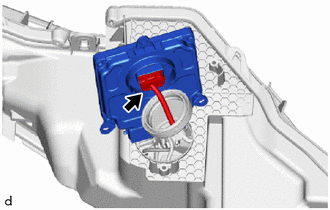

(a) Conecte el conector.

(b) Instale la cubierta del conector en el subconjunto de la ECU de los faros.

AVISO:

Si el subconjunto de la ECU de los faros se ha golpeado o caído, sustitúyalo por uno nuevo.

3. INSTALE EL CONJUNTO DEL FARO

Haga clic aquí
