Toyota CH-R Manual de Taller: InicializaciÓn

INICIALIZACIÓN

AVISO:

  • Se muestran a continuación los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse una vez que se han extraído, instalado o sustituido las piezas durante la instalación/extracción del subconjunto de la ECU de los faros del lado izquierdo.

    Trabajo realizado o estado del sistema

    Procedimientos necesarios

    Vaya a

    Sustitución del subconjunto de la ECU de los faros izquierdos

    Sincronice la información del vehículo

    SINCRONIZACIÓN DE LA INFORMACIÓN DEL VEHÍCULO

    Lleve a cabo la inicialización del subconjunto de la ECU de los faros izquierdos

    INICIALIZACIÓN DEL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

    Se ha realizado la sustitución del subconjunto del sensor de regulación de la altura trasera izquierda, la extracción y reinstalación del subconjunto del sensor de regulación de la altura trasera izquierda, la sustitución de la suspensión, etc.

    Lleve a cabo la inicialización del subconjunto de la ECU de los faros izquierdos

    INICIALIZACIÓN DEL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

  • Subconjunto de la nueva ECU de los faros izquierdos no funciona hasta que se sincroniza la información del vehículo.
  • Después de sustituir el subconjunto de la ECU de los faros izquierdos, es necesario llevar a cabo la sincronización de la información del vehículo y la inicialización.
  • Incluso si el subconjunto de la ECU de los faros izquierdo se sustituye por uno nuevo, sincronice la información del vehículo y la inicialización no es necesaria.
  • Ajuste la dirección de los faros después de inicializar el subconjunto de la ECU del faro izquierdo.
  • Cuando se detecta una avería en el sistema automático de regulación del nivel del haz de los faros, no se puede llevar a cabo la inicialización de la señal del subconjunto derecho del sensor de regulación de altura trasero izquierdo. Realice la localización de averías antes de la inicialización.

SINCRONIZACIÓN DE LA INFORMACIÓN DEL VEHÍCULO

(a) Cuando se utiliza el Techstream:

(1) Apague el interruptor de encendido.

(2) Conecte el Techstream al DLC3.

(3) Coloque el interruptor de encendido en la posición ON y asegúrese de que se muestra el mensaje de advertencia "Headlight System Uninitialized Visit Your Dealer" en la pantalla de información múltiple.

(4) Acceda a los siguientes menús: Body Electrical / HL AutoLeveling / Utility / ECU Information Sync.

Body Electrical > HL AutoLeveling > Utility

Pantalla del tester

ECU Information Sync

(5) Compruebe la pantalla en el Techstream y pulse "Next".

(6) Asegúrese de que el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple parpadee continuamente 6 veces a 2 Hz.

(7) Pulse "Exit" y desactive el interruptor del motor.

AVISO:

Después de sincronizar la información del vehículo, inicialice el subconjunto de la ECU de los faros izquierdos.

OBSERVACIÓN:

  • Si el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple no se enciende después de realizar el paso (v), lleve a cabo el procedimiento otra vez.
  • Si el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple cambia de parpadear a iluminado, el subconjunto del sensor de regulación de altura trasero izquierdo puede estar averiado.

(b) Si no se utiliza el Techstream:

(1) Coloque el interruptor de encendido en la posición ON y asegúrese de que se muestra el mensaje de advertencia "Headlight System Uninitialized Visit Your Dealer" en la pantalla de información múltiple.

(2) Con el interruptor de graduación de las luces, encienda y apague las luces de cruce 8 veces en 20 segundos después de colocar el interruptor de encendido en ON.

AVISO:

Si las luces de cruce se encienden cuando el interruptor de encendido está en ON, dirija una luz hacia el sensor de control automático de luces para apagar las luces de cruce antes de accionar el interruptor de graduación de la luz. (sin Posición en OFF del interruptor de control de las luces)

OBSERVACIÓN:

Si este paso no se puede completar en 20 segundos, coloque el interruptor de encendido en OFF. A continuación, coloque el interruptor de encendido en ON y repita el procedimiento.

(3) Asegúrese de que el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple parpadee continuamente 6 veces a 2 Hz.

OBSERVACIÓN:

  • Si el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple no se enciende después de realizar el paso (ii), lleve a cabo el procedimiento otra vez.
  • Si el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple cambia de parpadear a iluminado, coloque el interruptor de encendido en OFF y luego en ON. Si el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" se muestra por 5 segundos o más después de colocar el interruptor de encendido en ON, el subconjunto del sensor de control de altura trasero izquierdo puede estar averiado.

(4) Apague el interruptor de encendido.

AVISO:

Después de sincronizar la información del vehículo, inicialice el subconjunto de la ECU de los faros izquierdos.

INICIALIZACIÓN DEL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

(a) Prepare el vehículo para la inicialización

(1) Descargue el vehículo, procurando que el neumático de repuesto*1 o el kit de reparación de pinchazos*2, las herramientas y el gato estén ubicados en sus posiciones originales.

  • *1: Con rueda de repuesto de tamaño normal

    *2: Con kit de reparación de pinchazos

(2) Compruebe que no hay ocupantes en el vehículo.

(3) Apague el interruptor de control de las luces.

(4) Detenga el vehículo en una superficie nivelada y no lo cambie de altura.

(b) Compruebe que se muestre el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple.

(1) Encienda el interruptor de encendido y compruebe el estado del mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple.

OK:

Estado

Valor especificado

El subconjunto izquierdo de la ECU de los faros se sustituye por uno nuevo.

"Headlight System Malfunction Visit Your Dealer" parpadea 6 veces a 2 Hz.

Se ha realizado la sustitución del subconjunto del sensor de regulación de la altura trasera izquierda, la extracción y reinstalación del subconjunto del sensor de regulación de la altura trasera izquierda, la sustitución de la suspensión, etc.

No se muestra "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple.

(c) Inicialización (cuando se usa el Techstream)

(1) Apague el interruptor de encendido.

(2) Conecte el Techstream al DLC3.

(3) Coloque el interruptor de encendido en posición ON.

(4) Acceda a los siguientes menús: Body Electrical / HL AutoLeveling / Utility / Height Sensor Initialization.

Body Electrical > HL AutoLeveling > Utility

Pantalla del tester

Height Sensor Initialization

(5) Compruebe la pantalla en el Techstream y pulse "Next".

(6) Compruebe que el valor de "Position ID" sea correcto para el nivel de combustible de acuerdo con la tabla siguiente.

OBSERVACIÓN:

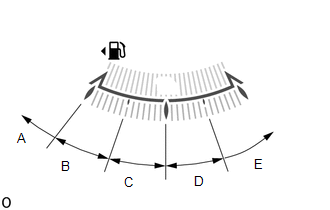

El valor de "Position ID" se determina según el nivel de combustible actual, tal como se muestra a continuación.

Nivel de combustible

ID de posición

Número de veces que parpadea el indicador de advertencia de nivelación

Dentro del margen A

EMPTY

1

Dentro del margen B

de 1/4 a más de EMPTY

2

Dentro del margen C

1/2 a más de 1/4

3

Dentro del margen D

3/4 a más de 1/2

4

Dentro del margen E

LLENO más de 3/4

5

(7) Seleccione el "Position ID" adecuado y presione "Next".

(8) Pulse "Exit".

(9) Compruebe el estado del mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple.

Estándar:

Estado

Valor especificado

El subconjunto izquierdo de la ECU de los faros se sustituye por uno nuevo.

Parpadea 6 veces a 2 Hz → parpadea continuamente N* veces a 2 Hz.

Se ha realizado la sustitución del subconjunto del sensor de regulación de la altura trasera izquierda, la extracción y reinstalación del subconjunto del sensor de regulación de la altura trasera izquierda, la sustitución de la suspensión, etc.

OFF → parpadea continuamente N* veces a 2 Hz.

OBSERVACIÓN:

  • *: El número de veces que el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" parpadea se determina por el "Position ID" seleccionado.
  • Si la inicialización no finalizó con normalidad, inicie de nuevo el procedimiento desde el paso (i).
  • Si se muestra el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple, el subconjunto de la ECU de los faros izquierdos puede estar averiado.

(10) Compruebe que la inicialización se complete con normalidad y gire el interruptor de encendido a la posición OFF.

(d) Inicialización (cuando no se usa el Techstream)

(1) Coloque el interruptor de encendido en posición ON.

(2) Compruebe el número de veces especificado para encender y apagar las luces de cruce.

OBSERVACIÓN:

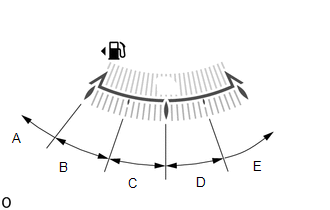

El número de veces que hay que activar y desactivar las luces de cruce se determina en función del nivel de combustible tal y como se muestra a continuación.

Nivel de combustible

Número de veces para poner las luces de cruce en ON y en OFF

Dentro del margen A

1

Dentro del margen B

2

Dentro del margen C

3

Dentro del margen D

4

Dentro del margen E

5

(3) Active el modo de inicialización. (con la posición en OFF del interruptor de control de las luces)

  1. Desconecte el interruptor de encendido y el interruptor de graduación de la luz.
  2. Cubra el sensor de control automático de luces con un objeto opaco.
  3. Realice los pasos siguientes en 5 segundos.
    1. Coloque el interruptor de encendido en posición ON.
    2. Mientras tira del interruptor de graduación de la luz, cámbielo de la posición OFF a AUTO a OFF una vez más 3 o más veces.

      OBSERVACIÓN:

      Compruebe que las luces de gálibo cambien de la posición OFF a ON y nuevamente en OFF.

    3. Gire el interruptor de graduación de la luz de los faros a la posición OFF.

OBSERVACIÓN:

  • Realice la operación anterior durante 5 segundos.
  • Si se ha activado el modo de inicialización, el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple parpadea a 1 Hz.

(4) Active el modo de inicialización. (sin Posición en OFF del interruptor de control de las luces)

  1. Apague el interruptor de encendido.
  2. Dirija una luz hacia el sensor de control automático de luces.
  3. Realice los pasos siguientes en 5 segundos.
    1. Coloque el interruptor de encendido en posición ON.
    2. Mientras tira del interruptor de graduación de la luz, cámbielo de la posición AUTO a TAIL a AUTO una vez más 3 o más veces.

      OBSERVACIÓN:

      Compruebe que las luces de gálibo cambien de la posición OFF a ON y nuevamente en OFF.

    3. Gire el interruptor de graduación de la luz del faro en posición AUTO.

OBSERVACIÓN:

  • Realice la operación anterior durante 5 segundos.
  • Si se ha activado el modo de inicialización, el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple parpadea a 1 Hz.

(5) Después de acceder al modo de inicialización, gire las luces de cruce de la posición OFF a ON y de nuevo en la posición OFF N* veces.

OBSERVACIÓN:

  • *: El número de veces de poner el conjunto del interruptor de graduación de la luz en la posición ON y OFF (N) está determinado por el nivel de combustible del medidor del receptor de combustible.
  • Coloque el interruptor de graduación de la luz en la posición ON y OFF en menos de 20 segundos tras acceder al modo de inicialización.
  • Coloque el interruptor de graduación de la luz de los faros en la posición ON y OFF a intervalos de aproximadamente 3 segundos.

(6) Compruebe el estado del mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple.

Estándar:

Estado

Valor especificado

El subconjunto izquierdo de la ECU de los faros se sustituye por uno nuevo.

Parpadea 6 veces a 2 Hz → parpadea continuamente N* veces a 2 Hz.

Se ha realizado la sustitución del subconjunto del sensor de regulación de la altura trasera izquierda, la extracción y reinstalación del subconjunto del sensor de regulación de la altura trasera izquierda, la sustitución de la suspensión, etc.

OFF → parpadea continuamente N* veces a 2 Hz.

OBSERVACIÓN:

  • *: El número de veces que el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" parpadea está determinado por el número de veces que se activan las luces de cruce en ON y OFF.
  • Si la inicialización no finalizó con normalidad, inicie de nuevo el procedimiento desde el paso (i).
  • Si se muestra el mensaje de advertencia "Headlight System Malfunction Visit Your Dealer" en la pantalla de información múltiple, el subconjunto de la ECU de los faros izquierdos puede estar averiado.

(7) Compruebe que la inicialización se complete con normalidad y gire el interruptor de encendido a la posición OFF.
