Toyota CH-R Manual de Taller: Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas o al sustituirlas durante la extracción/instalación de la puerta trasera se muestran a continuación.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

  • Conjunto del regulador de la ventanilla de la puerta trasera
  • Subconjunto del cristal de la ventanilla trasera
  • Carril de la ventanilla trasera

Inicialice el sistema de elevalunas eléctrico

  • Función de subida y bajada automática
  • Función de protección contra objetos atascados
  • Función de protección contra captura
  • Función de control remoto
  • Función con llave
  • Función vinculada al transmisor inalámbrico
  • Función de funcionamiento sin llave
  • Función de advertencia de apertura de ventanilla

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. MEDIDAS DE PRECAUCIÓN

AVISO:

Después de apagar el interruptor de encendido, es posible que sea necesario un tiempo de espera antes de desconectar el cable del terminal negativo (-) de la batería. Por lo tanto, asegúrese de leer las notas de advertencia acerca de la desconexión del cable del terminal negativo (-) de la batería antes de continuar con el trabajo.

Haga clic aquí

2. DESCONECTE EL CABLE DEL TERMINAL NEGATIVO DE LA BATERÍA

Haga clic aquí

AVISO:

Cuando desconecte el cable, deberá reiniciar algunos sistemas después de volver a conectar el cable.

Haga clic aquí

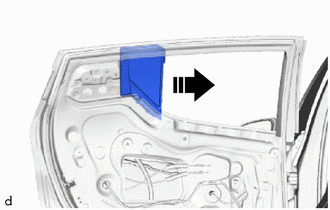

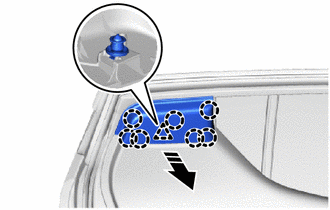

3. EXTRAIGA EL SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA

(a) Desenganche las garras y el clip para extraer el soporte del bastidor de la puerta trasera como se muestra en la ilustración.

Extraiga en este sentido

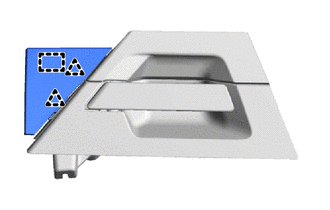

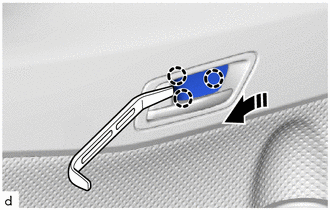

4. EXTRAIGA EL OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

(a) Utilice un extractor de molduras A para desenganchar las garras y extraiga el obturador del bisel de la manilla interior de la puerta trasera como se muestra en la ilustración.

Extraiga en este sentido

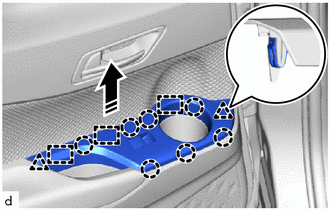

5. EXTRAIGA EL CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

(a) Desenganche las garras, los clips y las guías como se muestra en la ilustración.

Extraiga en este sentido

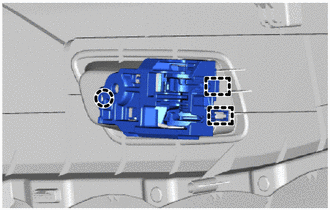

(b) Desconecte el conector y extraiga el conjunto del interruptor del regulador del elevalunas eléctrico trasero con el panel superior de la base del reposabrazos de la puerta trasera.

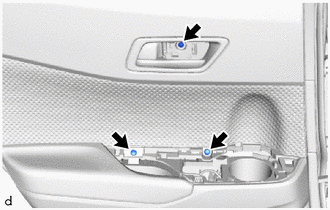

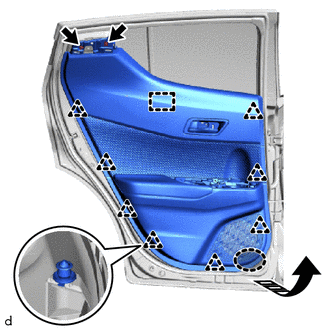

6. EXTRAIGA EL SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

(a) Quite los 3 tornillos.

(b) Quite los 2 tornillos.

Colocar las manos aquí

Extraiga en este sentido

(c) Desenganche los clips y la guía como se muestra en la ilustración.

(d) Desenganche las garras como se muestra en la ilustración.

Extraiga en este sentido

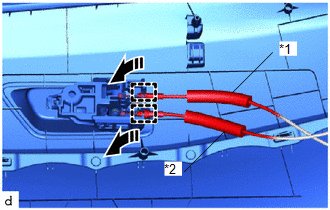

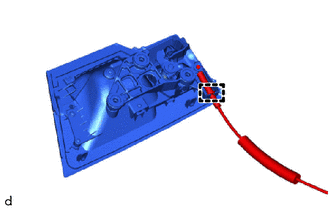

(e) Desenganche las guías y desconecte el conjunto del cable de cierre interior de la puerta trasera y el conjunto del cable de control remoto de la cerradura de las puertas traseras para extraer el subconjunto de la placa de guarnición de la puerta trasera como se muestra en la ilustración.

*1

Conjunto del cable de la cerradura interior de la puerta trasera

*2

Conjunto del cable de control remoto de la cerradura de las puertas traseras

Extraiga en este sentido

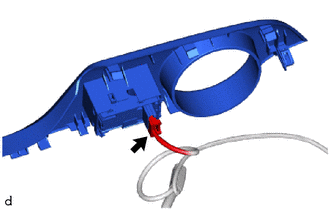

7. EXTRAIGA EL SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

(a) Desenganche la garra y las guías y extraiga el subconjunto de la manilla interior de la puerta delantera.

8. EXTRAIGA EL SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

(a) Extraiga el sello trasero del cinturón de seguridad de la puerta trasera.

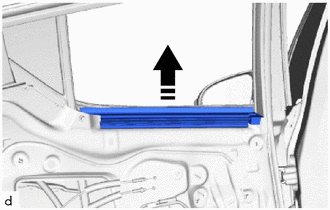

9. EXTRAIGA LA BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

(a) Extraiga la banda protectora interior de las ventanillas traseras con el sello del cinturón de seguridad de la puerta trasera como se muestra en la ilustración.

Extraiga en este sentido

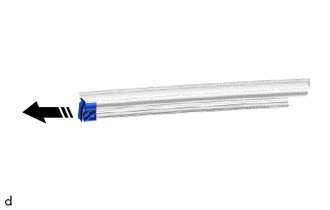

10. EXTRAIGA EL SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

(a) Extraiga el sello del cinturón de seguridad de la puerta trasera de la banda protectora interior de las ventanillas traseras como se muestra en la ilustración.

Extraiga en este sentido

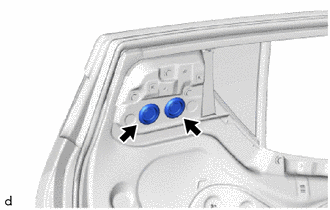

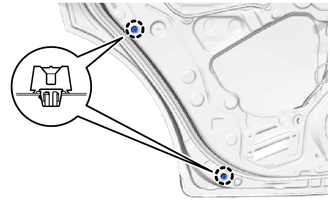

11. EXTRAIGA EL TAPÓN DEL ORIFICIO

(a) Quite los 2 tapones de orificios.

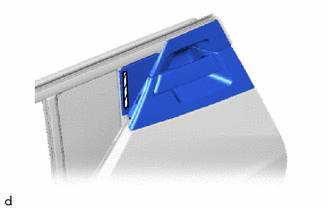

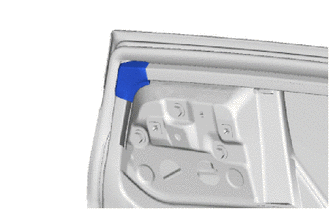

12. EXTRAIGA EL EMBELLECEDOR N° 2 DEL BASTIDOR DE LA PUERTA TRASERA

(a) Extraiga el embellecedor n° 2 del marco de la puerta trasera.

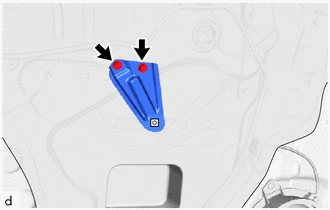

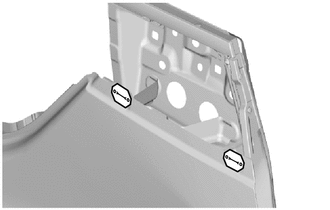

13. EXTRAIGA EL SOPORTE DE LA GUARNICIÓN DE LA PUERTA TRASERA

(a) Extraiga los 2 tornillos y el soporte de la guarnición de la puerta trasera.

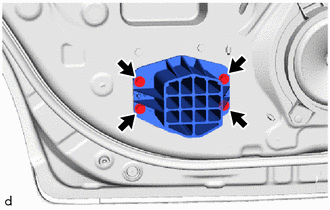

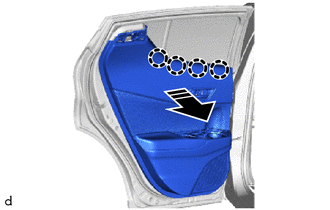

14. EXTRAIGA EL SUBCONJUNTO DEL REFUERZO DEL PANEL INTERIOR DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

(a) Extraiga los 4 tornillos y el subconjunto del refuerzo del panel interior de la puerta trasera.

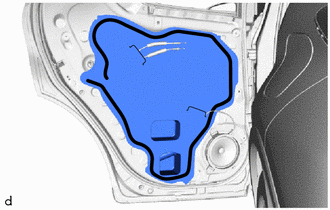

15. EXTRAIGA LA CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

(a) Extraiga la tapa del orificio de mantenimiento de la puerta trasera.

Cinta de butilo

OBSERVACIÓN:

Elimine cualquier resto de la cinta de butilo del panel de la puerta trasera.

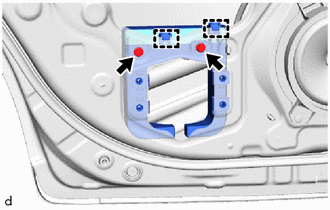

16. EXTRAIGA EL ELEMENTO AMORTIGUADOR DE REFUERZO SEPARADOR DE LA PUERTA N° 2 (con airbag lateral del asiento trasero)

(a) Quite los 2 pernos.

Cinta adhesiva de doble cara

(b) Despegue la cinta adhesiva de doble cara.

(c) Desenganche las guías y extraiga el elemento amortiguador de refuerzo separador de la puerta n° 2.

AVISO:

Quite la cinta adhesiva de doble cara restante del panel de la puerta trasera.

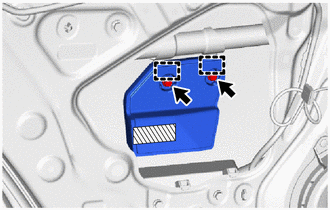

17. EXTRAIGA EL ELEMENTO AMORTIGUADOR DE LA PUERTA TRASERA (con airbag lateral del asiento trasero)

(a) Quite los 2 pernos.

(b) Desenganche los ganchos y extraiga el elemento amortiguador de la puerta trasera.

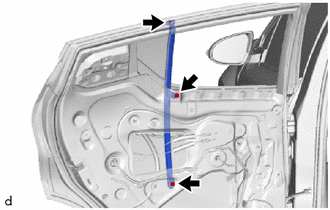

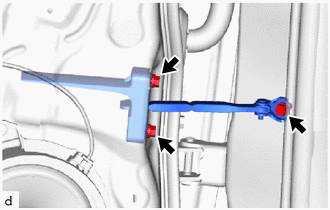

18. EXTRAIGA EL CONJUNTO DEL TIRANTE DE LA PUERTA TRASERA

(a) Quite los 3 pernos y el conjunto del tirante de la puerta trasera.

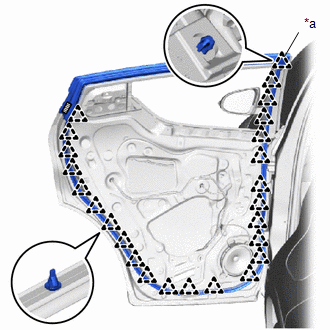

19. EXTRAIGA LA BANDA PROTECTORA DE LA PUERTA TRASERA

(a) Con ayuda de un extractor de clips, desenganche el clip (A) y los demás clips.

*a

Clip (A)

Cinta adhesiva de doble cara

(b) Quite la cinta adhesiva de doble cara y la banda protectora de la puerta trasera.

AVISO:

Quite la cinta adhesiva de doble cara restante del panel de la puerta trasera.

20. EXTRAIGA EL SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Quite el tornillo y los 2 pernos.

(b) Extraiga el subconjunto del marco inferior trasero de la ventanilla de la puerta trasera del carril de la ventanilla trasera.

21. EXTRAIGA EL SUBCONJUNTO DE LA VENTANILLA TRASERA

(a) Desenganche el subconjunto de la ventanilla trasera del subconjunto del regulador de la ventanilla de la puerta trasera, como se muestra en la ilustración.

AVISO:

Al separar el subconjunto del cristal de la ventanilla trasera, asegúrese de que no se caiga.

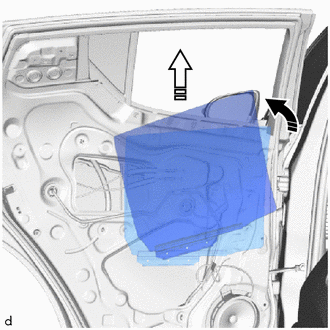

(b) Extraiga el subconjunto de la ventanilla trasera tal y como se muestra en la ilustración.

AVISO:

Tenga cuidado de no dañar el subconjunto de la ventanilla trasera.

Extraiga en esta dirección (1)

Extraiga en esta dirección (2)

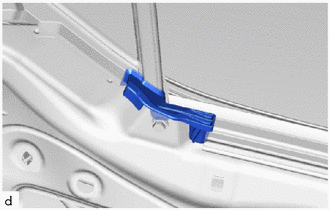

22. EXTRAIGA EL EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

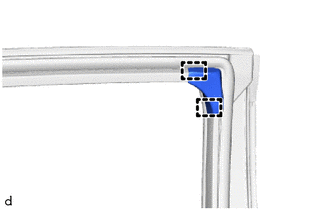

(a) Suelte las guías y extraiga el embellecedor del marco de la puerta trasera.

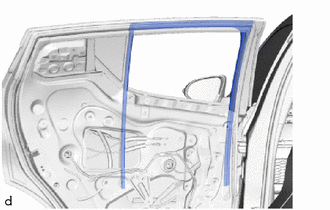

23. EXTRAIGA EL CARRIL DE LA VENTANILLA TRASERA

(a) Extraiga el carril del cristal de la ventanilla trasera.

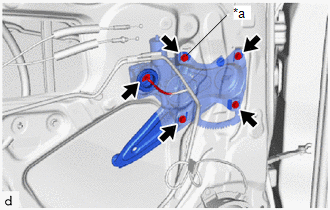

24. EXTRAIGA EL CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

(a) Desconecte el conector.

*a

Perno provisional

(b) Afloje el perno provisional.

AVISO:

No extraiga el perno provisional. Si se retira el perno provisionalmente, el conjunto del regulador de la ventanilla de la puerta trasera puede caerse y provocar daños.

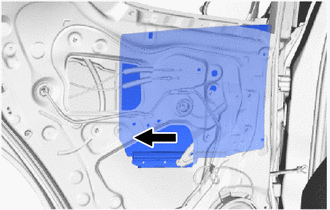

(c) Retire los 3 pernos y extraiga el conjunto del regulador de la ventanilla de la puerta trasera.

(d) Extraiga el perno provisional del conjunto del regulador de la ventanilla de la puerta trasera.

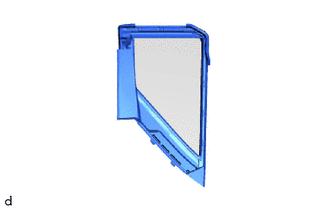

25. EXTRAIGA EL CRISTAL DE LA VENTANILLA LATERAL TRASERA DE LA PUERTA TRASERA

(a) Extraiga el cristal de la ventanilla lateral trasera con la banda protectora de la ventanilla lateral trasera como se muestra en la ilustración.

Extraiga en este sentido

26. EXTRAIGA LA BANDA PROTECTORA DE LA VENTANILLA LATERAL TRASERA

(a) Extraiga la banda protectora de la ventanilla lateral trasera de la puerta trasera del cristal de la ventanilla lateral trasera de la puerta trasera.

27. EXTRAIGA EL CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

Haga clic aquí

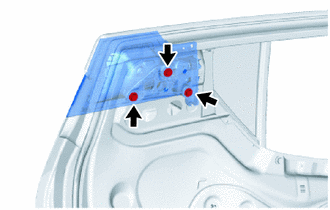

28. EXTRAIGA EL CONJUNTO EXTERIOR DE LA MANILLA DE LA PUERTA TRASERA

(a) Desconecte el conjunto del cable de control remoto de la cerradura de las puertas traseras n° 1 de las abrazaderas.

(b) Quite los 3 pernos.

(c) Despegue la cinta adhesiva de doble cara.

Cinta adhesiva de doble cara

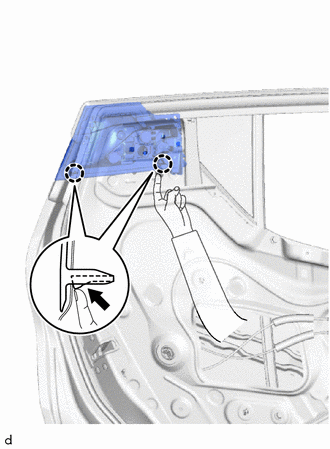

(d) Desenganche las garras del orificio de mantenimiento de la puerta trasera como se muestra en la ilustración para separar el conjunto de la manilla exterior de la puerta trasera junto con la cubierta de la manilla exterior de la puerta trasera como una sola unidad.

Empujar

ADVERTENCIA:

Procure no cortar los dedos o las manos en el borde del panel de la puerta trasera.

OBSERVACIÓN:

Si no caben sus manos, use una herramienta como un destornillador con la punta envuelta en cinta protectora para desenganchar las garras.

(e) Desenganche la guía para desconectar el conjunto del cable de control remoto de la cerradura de las puertas traseras n° 1 y extraiga el conjunto de la manilla exterior de la puerta trasera con la cubierta de la manilla exterior de la puerta trasera.

AVISO:

Quite la cinta adhesiva de doble cara restante del panel de la puerta trasera.

29. EXTRAIGA LA TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Desenganche los clips y la guía para extraer la cubierta de la manilla exterior de la puerta trasera.

30. EXTRAIGA EL SELLO DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

(a) Extraiga las 2 juntas herméticas de la manilla exterior de la puerta trasera.

31. EXTRAIGA EL CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

Haga clic aquí

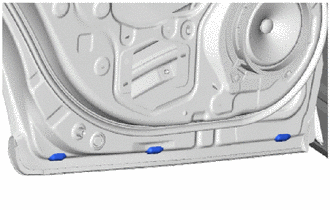

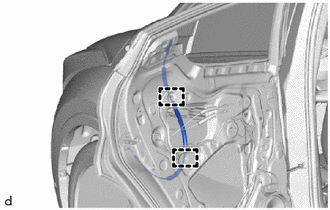

32. EXTRAIGA EL GUARDAPOLVO DE LA PUERTA TRASERA

(a) Extraiga los 3 guardapolvos de la puerta trasera.

33. EXTRAIGA EL CONJUNTO DEL ALTAVOZ TRASERO

Haga clic aquí

34. EXTRAIGA EL ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA TRASERA

(a) Desenganche las garras y extraiga los 2 elementos amortiguadores del panel de la puerta trasera.

35. EXTRAIGA EL SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA TRASERA

Haga clic aquí

36. EXTRAIGA LA MOLDURA EXTERIOR DE LA PUERTA TRASERA

Haga clic aquí

37. EXTRAIGA LA MOLDURA SUPERIOR DEL MARCO DE LAS VENTANILLAS TRASERAS

Haga clic aquí

38. EXTRAIGA LA MOLDURA DEL MARCO DE LAS VENTANILLAS TRASERAS

Haga clic aquí

39. EXTRAIGA LA BANDA EXTERIOR INFERIOR DE LA PUERTA TRASERA

Haga clic aquí

40. EXTRAIGA LA BANDA EXTERIOR DE LA PUERTA TRASERA

Haga clic aquí
