Toyota CH-R Manual de Taller: Diagrama Del Sistema
DIAGRAMA DEL SISTEMA
OBSERVACIÓN:

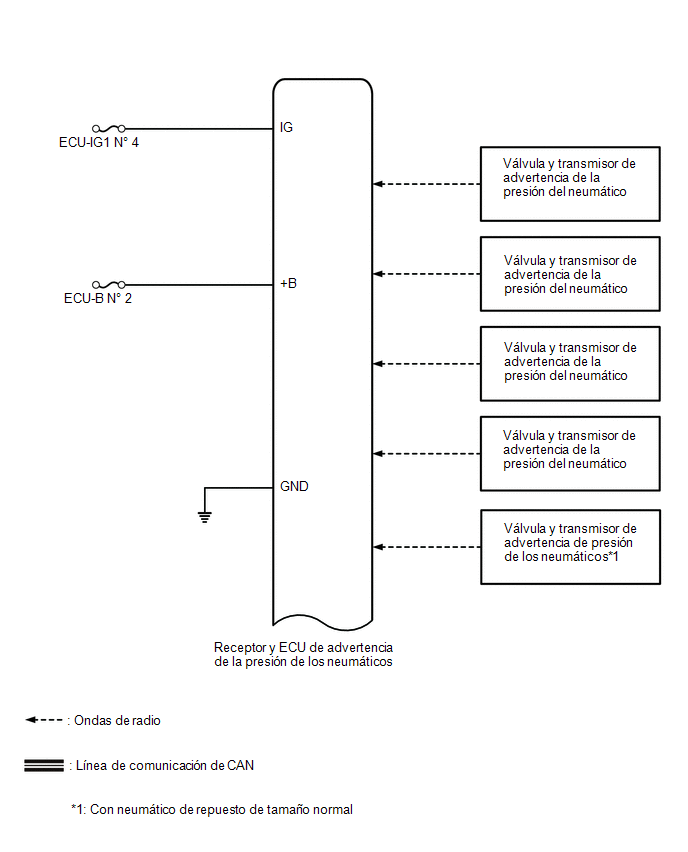

Cada válvula de advertencia de presión de los neumáticos y el transmisor envía su identificador del transmisor y la información de temperatura y presión de los neumáticos a la ECU y al receptor de advertencia de presión de los neumáticos.
|

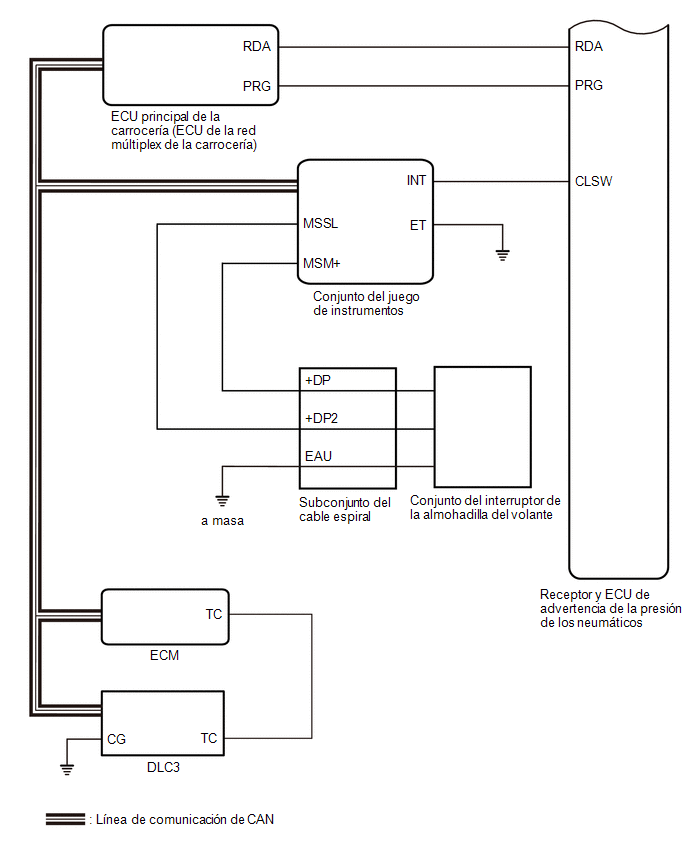

ECU de transmisión (transmisor) |
ECU de recepción |
Señal |
Método de comunicación |
|---|---|---|---|
|
Conjunto del juego de instrumentos |
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
Señal de velocidad del vehículo |
Línea de comunicación de CAN |
|
ECU principal de la carrocería (ECU de la red múltiplex de la carrocería) |
Conjunto del juego de instrumentos |
Señal del indicador de advertencia de presión de los neumáticos |
Línea de comunicación de CAN |
