COMPONENTES

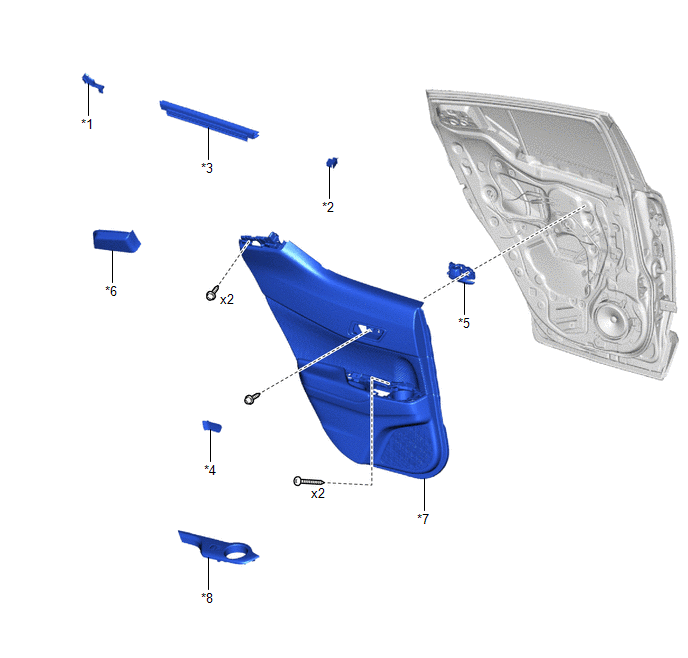

ILUSTRACIÓN

*1

SELLO TRASERO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

*2

SELLO DEL CINTURÓN DE SEGURIDAD DE LA PUERTA TRASERA

*3

BANDA PROTECTORA INTERIOR DEL CRISTAL DE LA VENTANILLA TRASERA

*4

OBTURADOR DEL BISEL DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

*5

SUBCONJUNTO DE LA MANILLA INTERIOR DE LA PUERTA TRASERA

*6

SOPORTE TRASERO DEL BASTIDOR DE LA PUERTA TRASERA

*7

SUBCONJUNTO DE LA PLACA DE GUARNICIÓN DE LA PUERTA TRASERA

*8

CONJUNTO DEL INTERRUPTOR DEL REGULADOR DEL ELEVALUNAS ELÉCTRICO TRASERO CON PANEL SUPERIOR DE LA BASE DEL REPOSABRAZOS DE LA PUERTA TRASERA

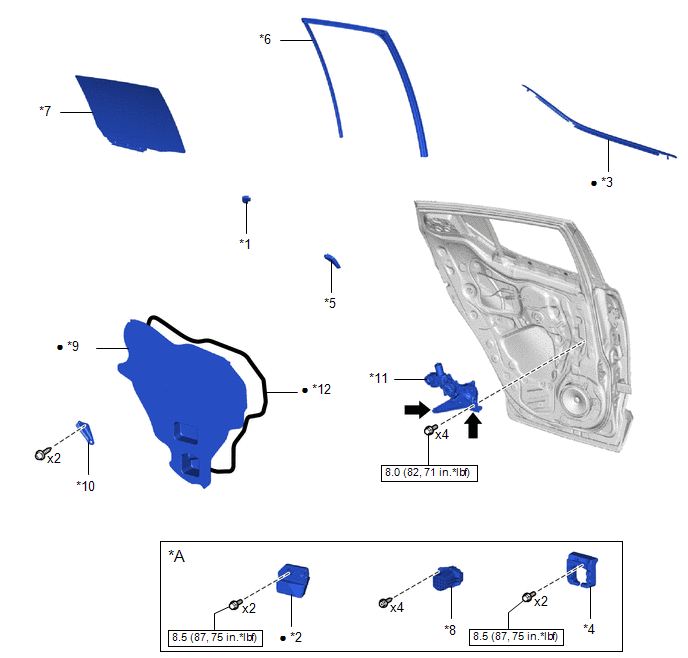

ILUSTRACIÓN

*A

Con airbag lateral del asiento trasero

-

-

*1

EMBELLECEDOR N° 2 DEL BASTIDOR DE LA PUERTA TRASERA

*2

ELEMENTO AMORTIGUADOR DE REFUERZO SEPARADOR DE LA PUERTA N° 2

*3

CONJUNTO DE LA MOLDURA DE LA PUERTA TRASERA

*4

ELEMENTO AMORTIGUADOR DE LA PUERTA TRASERA

*5

EMBELLECEDOR DEL MARCO DE LA PUERTA TRASERA

*6

CARRIL DE LA VENTANILLA TRASERA

*7

SUBCONJUNTO DE LA VENTANILLA TRASERA

*8

SUBCONJUNTO DEL REFUERZO DEL PANEL INTERIOR DE LA PUERTA TRASERA

*9

CUBIERTA DEL ORIFICIO DE MANTENIMIENTO DE LA PUERTA TRASERA

*10

SOPORTE DE LA GUARNICIÓN DE LA PUERTA TRASERA

*11

CONJUNTO DEL REGULADOR DE LA VENTANILLA DE LA PUERTA TRASERA

*12

CINTA DE BUTILO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

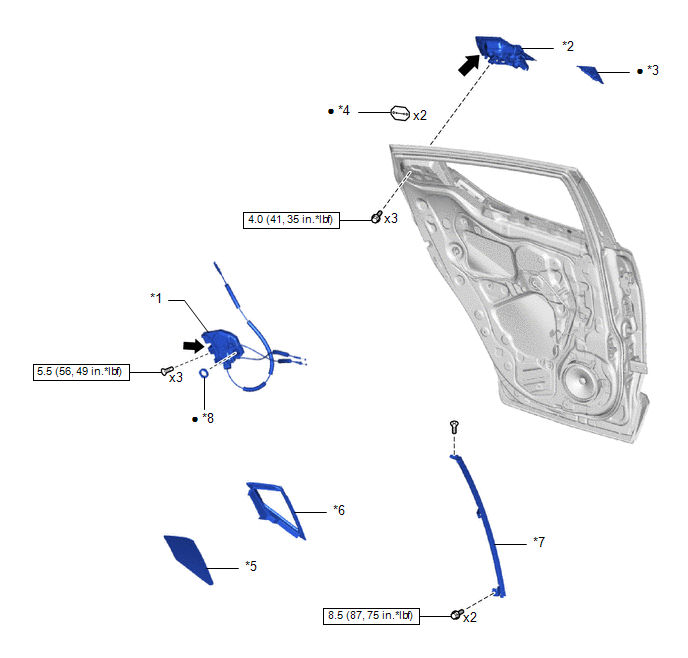

ILUSTRACIÓN

*1

CONJUNTO DE LA CERRADURA DE LA PUERTA TRASERA CON MOTOR

*2

CONJUNTO DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*3

TAPA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*4

JUNTA HERMÉTICA DE LA MANILLA EXTERIOR DE LA PUERTA TRASERA

*5

CRISTAL DE LA VENTANILLA LATERAL TRASERA

*6

BANDA PROTECTORA DE LA VENTANILLA LATERAL TRASERA

*7

SUBCONJUNTO DEL BASTIDOR INFERIOR TRASERO DE LA VENTANILLA DE LA PUERTA TRASERA

*8

SELLO DEL MAZO DE CABLES DE LA CERRADURA DE LA PUERTA

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

-

-

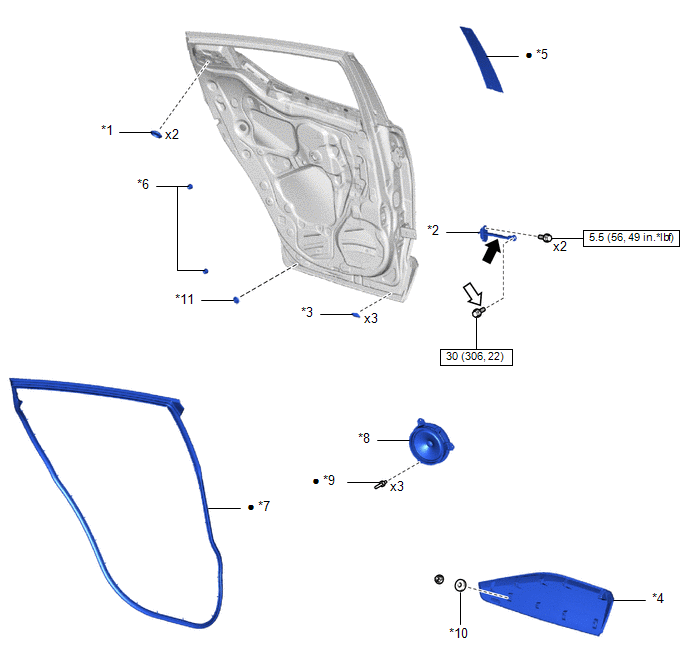

ILUSTRACIÓN

*1

TAPÓN DEL ORIFICIO

*2

CONJUNTO DEL TIRANTE DE LA PUERTA TRASERA

*3

GUARDAPOLVO DE LA PUERTA TRASERA

*4

MOLDURA EXTERIOR DE LA PUERTA TRASERA

*5

SUBCONJUNTO DE LA MOLDURA EXTERIOR DE LA PUERTA TRASERA

*6

ELEMENTO AMORTIGUADOR DEL PANEL DE LA PUERTA TRASERA

*7

BANDA PROTECTORA DE LA PUERTA TRASERA

*8

CONJUNTO DEL ALTAVOZ TRASERO

*9

REMACHE

*10

JUNTA

*11

TAPA DEL ORIFICIO

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

Pieza no reutilizable

Grasa multiusos

Producto adhesivo original de Toyota 1324, Three Bond 1324 o equivalente

Pieza prerrecubierta

-

-

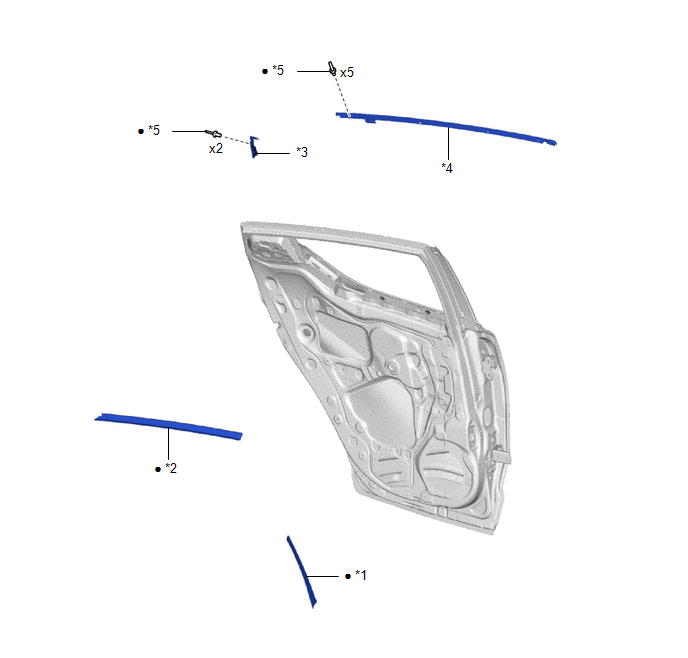

ILUSTRACIÓN

*1

BANDA EXTERIOR INFERIOR DE LA PUERTA TRASERA

*2

BANDA EXTERIOR DE LA PUERTA TRASERA

*3

MOLDURA DEL MARCO DE LAS VENTANILLAS TRASERAS

*4

MOLDURA SUPERIOR DEL MARCO DE LA VENTANILLA TRASERA

*5

REMACHE

-

-

Pieza no reutilizable

-

-

    Puertas Traseras
    ...

    Desmontaje
    DESMONTAJE PRECAUCIÓN / AVISO / OBSERVACIÓN Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas o al ...
