Toyota CH-R Manual de Taller: Circuito abierto en el circuito de los intermitentes (B1507,B1508)

Toyota CH-R Manual de Taller / Medidor / Contador / Visualizador / Sistema De Medidores / Indicadores / Circuito abierto en el circuito de los intermitentes (B1507,B1508)

DESCRIPCIÓN

Estos DTC se memorizan cuando el conjunto del juego de instrumentos detecta un circuito abierto en el circuito de los intermitentes, o un cortocircuito en el circuito de la luz de emergencia.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

Nota

B1507

Circuito abierto en el circuito de los intermitentes

Cuando la tensión de IG es de 9.5 V o superior y se detecta la siguiente condición:

  • Circuito abierto en el circuito de los intermitentes
  • LED*2
  • Bombilla*1
  • Mazo de cables o conector
  • Subconjunto de la ECU del faro izquierdo*2
  • Subconjunto de la ECU de los faros derecho*2
  • Conjunto del juego de instrumentos

DTC memorizado

-

B1508

Cortocircuito en el circuito de los intermitentes / del indicador de advertencia de riesgo

Cuando la tensión de IG es de 9.5 V o superior y se detecta la siguiente condición:

  • Cortocircuito en el circuito de los intermitentes o en el circuito de las luces de emergencia
  • LED*2
  • Bombilla*1
  • Mazo de cables o conector
  • Subconjunto de la ECU del faro izquierdo*2
  • Subconjunto de la ECU de los faros derecho*2
  • Conjunto del juego de instrumentos

DTC memorizado

-

  • *1: para faros halógenos
  • *2: Para el tipo de faro LED

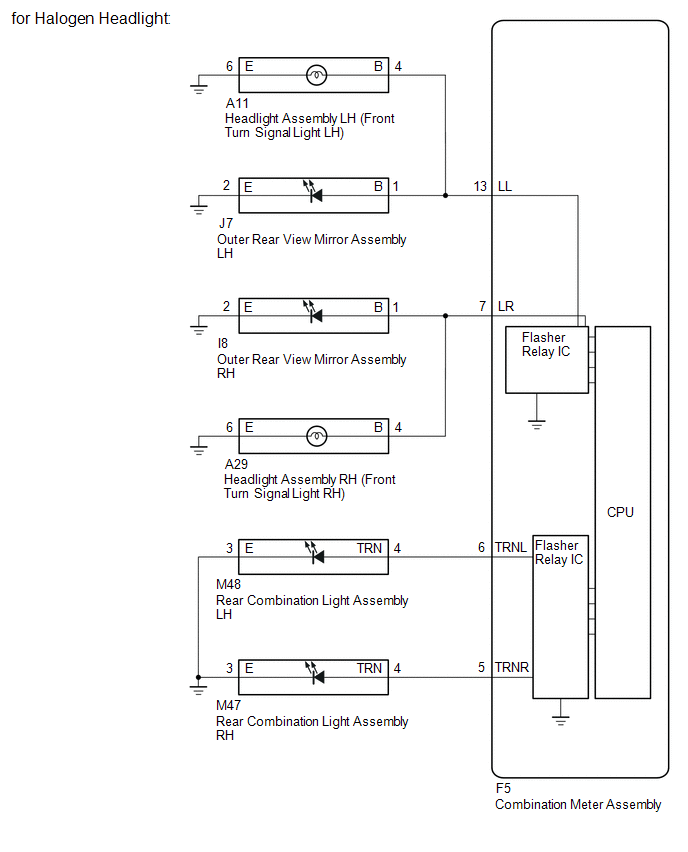

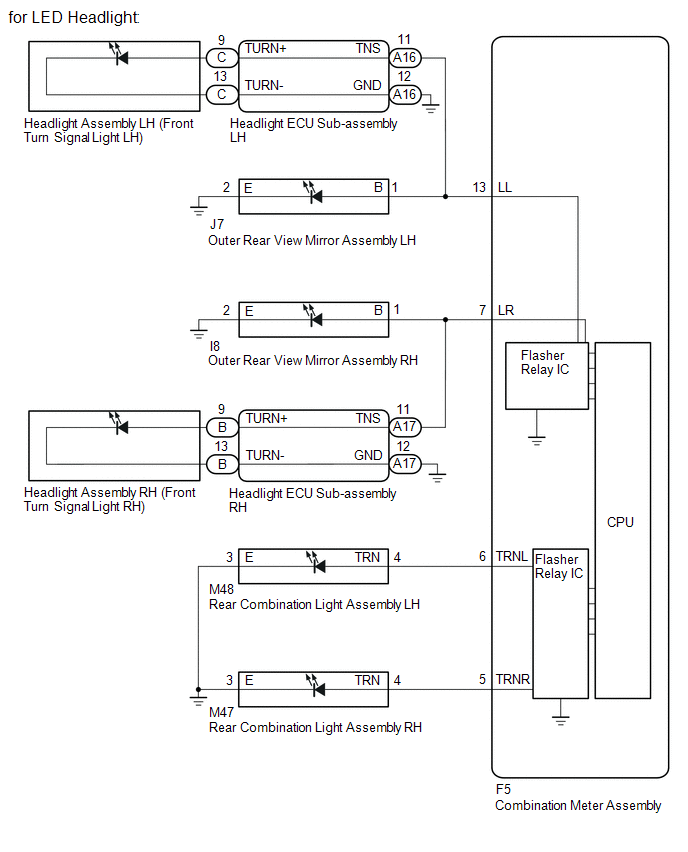

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • Revise las bombillas y los LED de este sistema antes de realizar el siguiente procedimiento.
  • Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.

INSPECCIONE LAS LUCES

(a) Inspeccione la iluminación de cada intermitente.

Resultado:

Resultado

Vaya a

El intermitente lateral derecho no funciona.

A

El intermitente lateral izquierdo no funciona.

B

B

IR AL PUNTO 8

A

2.

INSPECCIONE LAS LUCES DE LOS INTERMITENTES (LADO DERECHO)

(a) Coloque el interruptor de encendido en posición ON.

(b) Ajuste el conjunto del interruptor de graduación de la luz de los faros en la posición derecha.

(c) Compruebe el funcionamiento de las luces de los intermitentes (lado derecho).

Resultado:

Resultado

Vaya a

El conjunto del intermitente lateral delantero (lado derecho) no parpadea. (para faros de LED)

A

El conjunto del intermitente lateral delantero (lado derecho) no parpadea. (para faros halógenos)

B

El conjunto del intermitente lateral (lado derecho) no parpadea.

C

El conjunto del intermitente lateral trasero (lado derecho) no parpadea.

D

B

IR AL PUNTO 5

C

IR AL PUNTO 6

D

IR AL PUNTO 7

A

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (SUBCONJUNTO DE LA ECU DEL FARO DERECHO - CONJUNTO DEL JUEGO DE INSTRUMENTOS O MASA DE LA CARROCERÍA)

(a) Desconecte el conector A17 del subconjunto de la ECU del faro derecho.

(b) Desconecte el conector F5 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A17-11 (TNS) - F5-7 (LR)

Siempre

Inferior a 1 Ω

A17-12 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

A17-11 (TNS) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

4.

INSPECCIONE EL SUBCONJUNTO DE LA ECU DEL FARO DERECHO

(a) Extraiga el subconjunto de la ECU del faro derecho.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A17-11 (TNS) - B-9 (TURN+)

Siempre

Inferior a 1 Ω

A17-12 (GND) - B-13 (TURN-)

Siempre

Inferior a 1 Ω

A17-11 (TNS) - A17-12 (GND)

Siempre

10 kΩ o superior

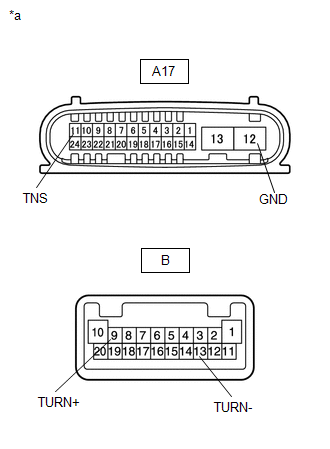

*a

Componente no conectado al mazo de cables

(Subconjunto de la ECU del faro derecho)

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO DERECHO

5.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL FARO DERECHO - CONJUNTO DEL JUEGO DE INSTRUMENTOS O MASA DE LA CARROCERÍA)

(a) Desconecte el conector A29 del conjunto del faro derecho.

(b) Desconecte el conector F5 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A29-4 (B) - F5-7 (LR)

Siempre

Inferior a 1 Ω

A29-6 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

A29-4 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

6.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR DERECHO)

(a) Desconecte el conector F5 del conjunto del juego de instrumentos.

(b) Desconecte el conector I8 del conjunto del espejo retrovisor exterior derecho.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F5-7 (LR) - I8-1 (B)

Siempre

Inferior a 1 Ω

I8-2 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

I8-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

7.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LUCES TRASERAS DEL LADO DERECHO - CONJUNTO DEL JUEGO DE INSTRUMENTOS O MASA DE LA CARROCERÍA)

(a) Desconecte el conector M47 del conjunto de las luces combinadas traseras derechas.

(b) Desconecte el conector F5 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M47-4 (TRN) - F5-5 (TRNR)

Siempre

Inferior a 1 Ω

M47-3 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

M47-4 (TRN) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

8.

INSPECCIONE LAS LUCES DE LOS INTERMITENTES (LADO IZQUIERDO)

(a) Coloque el interruptor de encendido en posición ON.

(b) Ajuste el conjunto del interruptor de graduación de la luz de los faros en la posición izquierda.

(c) Compruebe el funcionamiento de las luces de los intermitentes (lado izquierdo).

Resultado:

Resultado

Vaya a

El conjunto del intermitente delantero (lado izquierdo) no parpadea. (para faros de LED)

A

El conjunto del intermitente lateral delantero (lado derecho) no parpadea. (para faros halógenos)

B

El conjunto del intermitente lateral (lado izquierdo) no parpadea.

C

El conjunto del intermitente lateral trasero (lado izquierdo) no parpadea.

D

B

IR AL PUNTO 11

C

IR AL PUNTO 12

D

IR AL PUNTO 13

A

9.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO O MASA DE LA CARROCERÍA)

(a) Desconecte el conector A16 del subconjunto de la ECU del faro izquierdo.

(b) Desconecte el conector F5 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A16-11 (TNS) - F5-13 (LL)

Siempre

Inferior a 1 Ω

A16-12 (GND) - Masa de la carrocería

Siempre

Inferior a 1 Ω

A16-11 (TNS) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

10.

INSPECCIONE EL SUBCONJUNTO DE LA ECU DEL FARO IZQUIERDO

(a) Extraiga el subconjunto de la ECU del faro izquierdo.

Haga clic aquí

(b) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A16-11 (TNS) - C-9 (TURN+)

Siempre

Inferior a 1 Ω

A16-12 (GND) - C-13 (TURN-)

Siempre

Inferior a 1 Ω

A16-11 (TNS) - A16-12 (GND)

Siempre

10 kΩ o superior

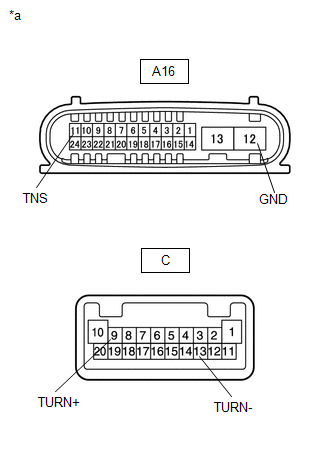

*a

Componente no conectado al mazo de cables

(Subconjunto de la ECU del faro izquierdo)

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

SUSTITUYA EL SUBCONJUNTO DE LA ECU DEL FARO

11.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL FARO IZQUIERDO - CONJUNTO DEL JUEGO DE INSTRUMENTOS O MASA DE LA CARROCERÍA)

(a) Desconecte el conector A11 del conjunto del faro izquierdo.

(b) Desconecte el conector F5 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

A11-4 (B) - F5-13 (LL)

Siempre

Inferior a 1 Ω

A11-6 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

A11-4 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

12.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL JUEGO DE INSTRUMENTOS - CONJUNTO DEL ESPEJO RETROVISOR EXTERIOR IZQUIERDO O MASA DE LA CARROCERÍA)

(a) Desconecte el conector F5 del conjunto del juego de instrumentos.

(b) Desconecte el conector J7 del conjunto del espejo retrovisor exterior izquierdo.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

J7-1 (B) - F5-13 (LL)

Siempre

Inferior a 1 Ω

J7-2 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

J7-1 (B) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

13.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE LUCES TRASERAS DEL LADO IZQUIERDO - CONJUNTO DEL JUEGO DE INSTRUMENTOS O MASA DE LA CARROCERÍA)

(a) Desconecte el conector M48 del conjunto de las luces combinadas traseras izquierdas.

(b) Desconecte el conector F5 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

F5-6 (TRNL) - M48-4 (TRN)

Siempre

Inferior a 1 Ω

M48-3 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

M48-4 (TRN) - Masa de la carrocería

Siempre

10 kΩ o superior

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
