DESCRIPCIÓN

Este DTC se memoriza cuando el conjunto del juego de instrumentos detecta una avería en el conjunto del medidor del sensor del nivel de combustible a través de una línea directa.

N° de DTC

Elemento detectado

Condición de detección del DTC

Área afectada

Memoria

B1500

Se ha detectado que el sensor del nivel de combustible está abierto

Cuando la tensión de IG es de 9.5 V o superior y se detecta la siguiente condición:

  • La señal media de entrada del conjunto del medidor del nivel de combustible es de 630 Ω o superior 3 veces consecutivamente
  • Mazo de cables o conector
  • Conjunto del tubo de aspiración de combustible con bomba y medidor
  • Conjunto del medidor del sensor del nivel de combustible
  • Conjunto del juego de instrumentos

-

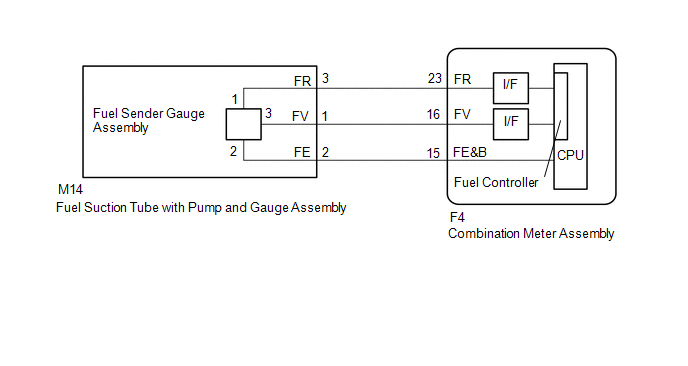

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

Cuando sustituya el conjunto del juego de instrumentos, sustitúyalo por uno nuevo. Si se utiliza un conjunto del juego de instrumentos que ha sido instalado en otro vehículo, la información almacenada en él no coincidirá con la información del vehículo y se puede almacenar un DTC.

PROCEDIMIENTO

1.

LEA EL VALOR DEL TECHSTREAM (ENTRADA DE COMBUSTIBLE)

(a) Conecte el Techstream al DLC3.

(b) Coloque el interruptor de encendido en posición ON.

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Combination Meter / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Combination Meter > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Fuel Input

Entrada de combustible

Mín.: 0 L, máx.: 127.5 L

  • El indicador del receptor de combustible indica

    F: 45.0 L

  • El indicador del receptor de combustible indica

    3/4: 35.4 L

  • El indicador del receptor de combustible indica

    1/2: 25.0 L

  • El indicador del receptor de combustible indica

    1/4: 14.6 L

  • El indicador del receptor de combustible indica

    E: 5.0 L

-

Body Electrical > Combination Meter > Data List

Pantalla del tester

Fuel Input

Resultado:

Resultado

Vaya a

Los datos de nivel de combustible se pueden mostrar en el Techstream

A

No pueden mostrarse los datos del nivel de combustible en el Techstream

B

A

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

B

2.

INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE (FUENTE DE ALIMENTACIÓN)

*a

Componente conectado al mazo de cables

(Conjunto del juego de instrumentos)

(a) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F4-16 (FV) - Masa de la carrocería

Interruptor de encendido en posición ON

4.5 a 5.5 V

MAL

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

OK

3.

INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

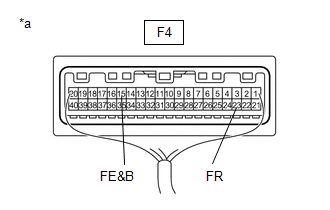

*a

Componente conectado al mazo de cables

(Conjunto del juego de instrumentos)

(a) Mida la tensión según los valores de la siguiente tabla.

Tensión estándar:

Conexión del tester

Posición del interruptor

Valor especificado

F4-23 (FR) - F4-15 (FE&B)

Interruptor de encendido en posición ON

0.2 a 4.7 V

OK

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

MAL

4.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DE TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR - CONJUNTO DEL JUEGO DE INSTRUMENTOS)

(a) Desconecte el conector M14 del conjunto del tubo de aspiración de combustible con bomba y medidor.

(b) Desconecte el conector F4 del conjunto del juego de instrumentos.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M14-3 (FR) - F4-23 (FR)

Siempre

Inferior a 1 Ω

M14-2 (FE) - F4-15 (FE&B)

Siempre

Inferior a 1 Ω

M14-1 (FV) - F4-16 (FV)

Siempre

Inferior a 1 Ω

F4-23 (FR) - Masa de la carrocería

Siempre

10 kΩ o superior

F4-15 (FE&B) - Masa de la carrocería

Siempre

10 kΩ o superior

F4-16 (FV) - Masa de la carrocería

Siempre

10 kΩ o superior

MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR

OK

5.

INSPECCIONE EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

(a) Extraiga el conjunto del sensor del nivel de combustible.

Haga clic aquí

(b) Inspeccione el conjunto del medidor del sensor del nivel de combustible.

Haga clic aquí

MAL

SUSTITUYA EL CONJUNTO DEL MEDIDOR DEL SENSOR DEL NIVEL DE COMBUSTIBLE

OK

6.

INSPECCIONE EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR

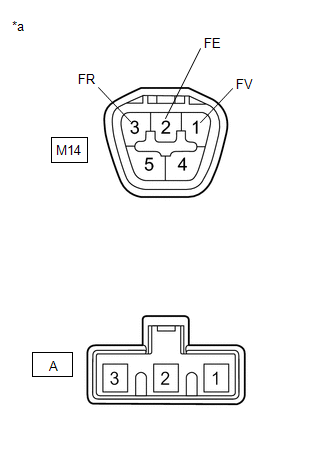

*a

Componente no conectado al mazo de cables

(Conjunto del tubo de aspiración de combustible con bomba y medidor)

(a) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M14-1 (FV) - A-3

Siempre

Inferior a 1 Ω

M14-2 (FE) - A-2

Siempre

Inferior a 1 Ω

M14-3 (FR) - A-1

Siempre

Inferior a 1 Ω

Resultado:

Resultado

Vaya a

OK

A

NG (sin módulo de bomba del recipiente)

B

NG (con módulo de bomba del recipiente)

C

A

SUSTITUYA EL CONJUNTO DEL JUEGO DE INSTRUMENTOS

B

SUSTITUYA EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR

C

SUSTITUYA EL CONJUNTO DEL TUBO DE ASPIRACIÓN DE COMBUSTIBLE CON BOMBA Y MEDIDOR
