AJUSTE
PRECAUCIÓN / AVISO / OBSERVACIÓN
|

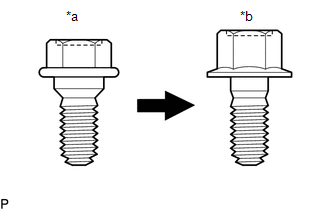

*a |
Perno de centraje |
|
*b |
Perno estándar |
OBSERVACIÓN:
Haga clic aquí
PROCEDIMIENTO
1. INSPECCIONE EL SUBCONJUNTO DEL PANEL DE LA PUERTA TRASERA

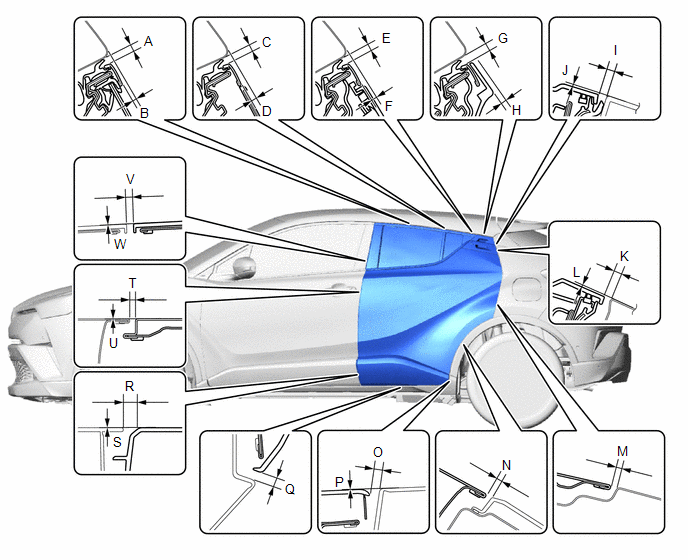

(a) Compruebe si las medidas de espacio libre de las áreas "A" a "W" están dentro de los valores estándar.
Holgura estándar
|
Área |
Medida |
Área |
Medida |
|---|---|---|---|
|
A |
3.3 a 6.7 mm (0.130 a 0.264 pulg.) |
B |
0.9 a 4.9 mm (0.035 a 0.193 pulg.) |
|
C |
3.3 a 6.7 mm (0.130 a 0.264 pulg.) |
D |
1.8 a 5.8 mm (0.071 a 0.228 pulg.) |
|
E |
3.3 a 6.7 mm (0.130 a 0.264 pulg.) |
F |
2.5 a 6.5 mm (0.098 a 0.256 pulg.) |
|
G |
3.3 a 6.7 mm (0.130 a 0.264 pulg.) |
H |
2.3 mm (0.091 pulg.) |
|
I |
3.3 a 7.3 mm (0.130 a 0.287 pulg.) |
J |
1.0 mm (0.039 pulg.) |
|
K |
2.6 a 6.6 mm (0.102 a 0.260 pulg.) |
L |
0.7 mm (0.028 pulg.) |
|
M |
2.6 a 5.6 mm (0.102 a 0.220 pulg.) |
N |
2.1 a 6.1 mm (0.083 a 0.240 pulg.) |
|
O |
3.3 a 8.3 mm (0.130 a 0.327 pulg.) |
P |
-2.5 a 2.5 mm (-0.098 a 0.098 pulg.) |
|
Q |
3.5 a 8.5 mm (0.138 a 0.335 pulg.) |
R |
7.5 a 11.5 mm (0.295 a 0.453 pulg.) |
|
S |
-2.0 a 2.0 mm (-0.079 a 0.079 pulg.) |
T |
2.9 a 5.3 mm (0.114 a 0.209 pulg.) |
|
U |
-1.2 a 1.2 mm (-0.047 a 0.047 pulg.) |
V |
2.4 a 6.4 mm (0.094 a 0.252 pulg.) |
|
W |
-2.0 a 2.0 mm (-0.079 a 0.079 pulg.) |
- |
- |
2. AJUSTE EL SUBCONJUNTO DEL PANEL DE LA PUERTA TRASERA
|

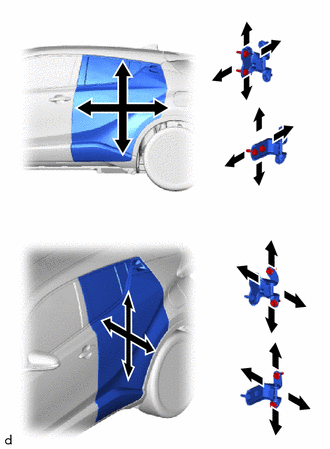

(a) Afloje los 4 pernos de la bisagra de la carrocería del vehículo y ajuste la posición de la puerta mediante la SST. SST: 09812-00010 |
|
(b) Apriete los 4 pernos de la bisagra de la carrocería del vehículo tras el ajuste.
Torque:
26 N·m {265 kgf·cm, 19 ft·lbf}
(c) Afloje los 4 pernos de la bisagra de la puerta y ajuste la posición de la puerta.
(d) Apriete los 4 pernos de la bisagra de la puerta tras el ajuste.
Torque:
Fabricados por TMMT :
26 N·m {265 kgf·cm, 19 ft·lbf}
Fabricados por TMC :
21 N·m {214 kgf·cm, 15 ft·lbf}
|

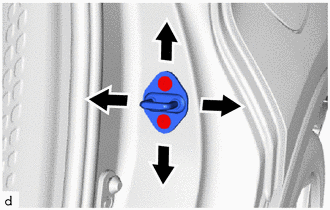

(e) Utilice una llave de cubo "TORX" T40 para afloje ligeramente los 2 tornillos de montaje del percutor. |
|
(f) Utilice una barra de latón y un martillo para ajustar la posición del percutor golpeándolo.
(g) Con una llave de cubo "TORX" T40, apriete los 2 tornillos de montaje del percutor después del ajuste.
Torque:
23 N·m {235 kgf·cm, 17 ft·lbf}
