DESCRIPCIÓN

Si la función de bloqueo de acceso no funciona únicamente para la puerta del maletero, pero la función de desbloqueo sí lo hace, el código de solicitud se está transmitiendo correctamente desde la puerta del maletero. En este caso, puede que haya un problema relacionado con el interruptor de bloqueo (conexión entre el conjunto del interruptor de apertura de la puerta del maletero y la ECU de certificación (conjunto de la ECU de la llave inteligente)).

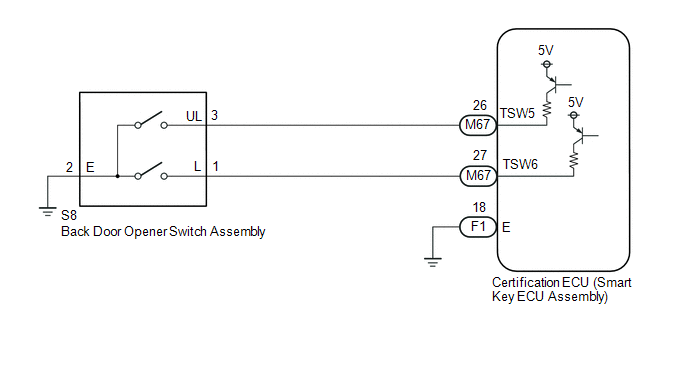

DIAGRAMA DE CONEXIONES

PRECAUCIÓN / AVISO / OBSERVACIÓN

AVISO:

  • El sistema de llave inteligente (para función de entrada) utiliza el sistema de comunicación LIN y el sistema de comunicación CAN. Compruebe el funcionamiento del sistema de comunicaciones siguiendo las instrucciones de cómo proceder con la localización de averías. Realice el procedimiento de localización de averías para el sistema de llave inteligente (para la función de entrada) después de confirmar que los sistemas de comunicación funcionan correctamente.

    Haga clic aquí

  • Al utilizar el Techstream con el interruptor del motor en posición OFF, conecte el Techstream al DLC3 y active y desactive el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos hasta que comience la comunicación entre el Techstream y el vehículo. A continuación, seleccione el tipo de vehículo dentro del modo manual y acceda a los siguientes menús: Body Electrical / Smart Key. Mientras utiliza el Techstream, active y desactive periódicamente el interruptor de la luz de cortesía a intervalos de 1.5 segundos o menos para mantener la comunicación entre el Techstream y el vehículo.
  • Asegúrese de que no hay subconjuntos del transmisor de la llave eléctrica en el vehículo.
  • Antes de sustituir la ECU de certificación (conjunto de la ECU de la llave inteligente), consulte el apartado Precaución.

    Haga clic aquí

  • Tras la reparación, compruebe que no se emite ningún DTC.

PROCEDIMIENTO

1.

INSPECCIONE EL SISTEMA ELÉCTRICO DEL CIERRE CENTRALIZADO DE PUERTAS

(a) Cuando se acciona el interruptor del cierre centralizado de puertas incorporado en el conjunto del interruptor maestro de la red múltiplex, compruebe que las puertas se bloquean y desbloquean conforme al funcionamiento del interruptor.

Haga clic aquí

OK:

Las cerraduras de las puertas funcionan correctamente.

MAL

VAYA A SISTEMA ELÉCTRICO DEL CIERRE CENTRALIZADO DE PUERTAS

OK

2.

INSPECCIONE EL TECHSTREAM (TR/B-DOOR LOCK SW)

(a) Conecte el Techstream al DLC3.

(b) Active el interruptor del motor (IG).

(c) Encienda el Techstream.

(d) Acceda a los siguientes menús: Body Electrical / Smart Key / Data List.

(e) Consulte la lista de datos siguiendo las indicaciones de la pantalla del Techstream.

Body Electrical > Smart Key > Data List

Pantalla del tester

Elemento de medición

Margen

Estado normal

Nota de diagnóstico

Tr/B-Door Lock SW

Conjunto del interruptor de apertura de la puerta del maletero (interruptor de bloqueo)

ON u OFF

ON: Se pulsa el conjunto del interruptor de apertura de la puerta del maletero (interruptor de bloqueo)

OFF: No se pulsa el conjunto del interruptor de apertura de la puerta del maletero (interruptor de bloqueo)
  • Muestra si el conjunto del interruptor de apertura de la puerta del maletero (interruptor de bloqueo) está activado o desactivado.
  • Utilice este elemento de la lista de datos para determinar si hay una avería en el interruptor cuando el bloqueo de la puerta del maletero no funciona.
Body Electrical > Smart Key > Data List

Pantalla del tester

Tr/B-Door Lock SW

OBSERVACIÓN:

Cuando se comprueba el funcionamiento de la función de bloqueo de entrada varias veces, puede utilizarse hasta dos veces consecutivas. Para accionar la función 3 veces consecutivas o más, hay que desbloquear las puertas una vez. Sin embargo, esto es solo para la función de bloqueo de entrada, las demás operaciones de cierre de puerta, como la función inalámbrica de cierre centralizado de puertas, se pueden llevar a cabo de forma consecutiva.

OK:

La pantalla del Techstream cambia correctamente de acuerdo con el accionamiento del conjunto del interruptor de apertura de la puerta del maletero.

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

3.

INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO - ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE))

(a) Desconecte el conector M67 de la ECU de certificación (conjunto de la ECU de la llave inteligente).

(b) Desconecte el conector S8 del conjunto del interruptor de apertura de la puerta del maletero.

(c) Mida la resistencia según los valores de la siguiente tabla.

Resistencia estándar:

Conexión del tester

Estado

Valor especificado

M67-27 (TSW6) - S8-1 (L)

Siempre

Inferior a 1 Ω

S8-2 (E) - Masa de la carrocería

Siempre

Inferior a 1 Ω

M67-27 (TSW6) o S8-1 (L) - Masa de la carrocería

Siempre

10 kΩ o superior
MAL

REPARE O SUSTITUYA EL MAZO DE CABLES O EL CONECTOR
OK

4.

INSPECCIONE EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO (INTERRUPTOR DE BLOQUEO)

(a) Extraiga el conjunto del interruptor de apertura de la puerta del maletero.

Haga clic aquí

(b) Inspeccione el conjunto del interruptor de apertura de la puerta del maletero.

Haga clic aquí

OK

SUSTITUYA LA ECU DE CERTIFICACIÓN (CONJUNTO DE LA ECU DE LA LLAVE INTELIGENTE)

MAL

SUSTITUYA EL CONJUNTO DEL INTERRUPTOR DE APERTURA DE LA PUERTA DEL MALETERO
