Componentes

COMPONENTES

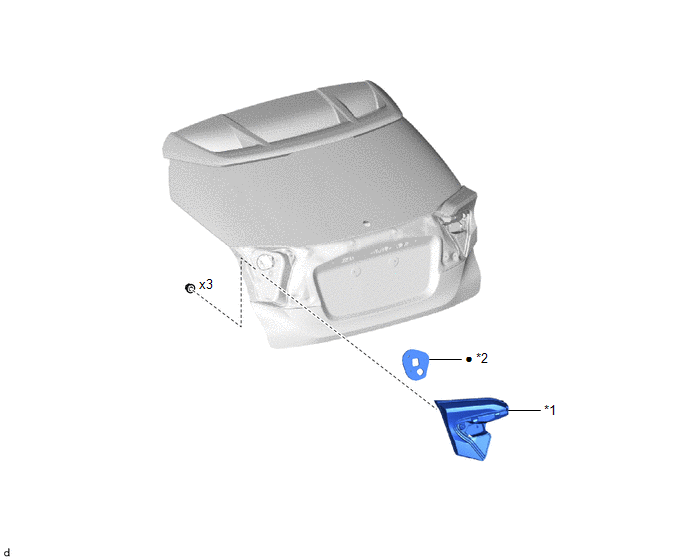

ILUSTRACIÓN

*1

CONJUNTO DE LAS LUCES TRASERAS

*2

EMPAQUETADURA DE LA LUZ TRASERA

●

Pieza no reutilizable

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS

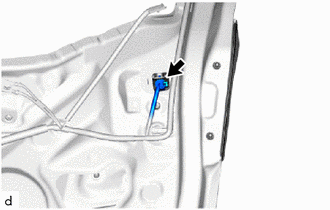

(a) Desconecte el conector.

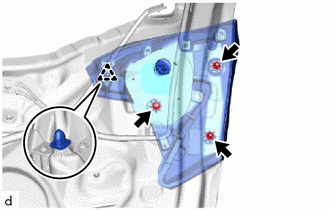

(b) Extraiga las 3 tuercas.

(c) Desenganche el clip y extraiga el conjunto de las luces traseras.

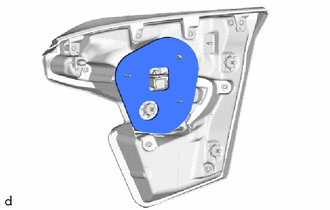

3. EXTRAIGA LA EMPAQUETADURA DE LAS LUCES TRASERAS

(a) Retire la empaquetadura de las luces traseras.

InspecciÓn

INSPECCIÓN

PROCEDIMIENTO

1. REVISE EL CONJUNTO DE LAS LUCES TRASERAS IZQUIERDAS

(a) Aplique tensión de la batería al conjunto de luces traseras izquierdas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 3 (B)

Terminal negativo de la batería (-) → Terminal 2 (E)

Se encienden las luces traseras

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras izquierdas.

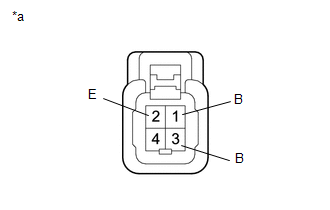

*a

Componente no conectado al mazo de cables

(Conjunto de los faros antinieblas traseros izquierdos)

(b) Aplique tensión de la batería al conjunto de luces traseras izquierdas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (B)

Terminal negativo de la batería (-) → Terminal 2 (E)

Las luces de marcha atrás se encienden

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras izquierdas.

2. INSPECCIONE EL CONJUNTO DE LAS LUCES TRASERAS DERECHAS

(a) Aplique tensión de la batería al conjunto de luces traseras derechas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 3 (B)

Terminal negativo de la batería (-) → Terminal 2 (E)

Se encienden las luces traseras

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras derechas.

*a

Componente no conectado al mazo de cables

(Conjunto de los faros antinieblas traseros derechos)

(b) Aplique tensión de la batería al conjunto de luces traseras derechas y compruebe si se enciende.

OK:

Estado

Valor especificado

Terminal positivo (+) de la batería → Terminal 1 (B)

Terminal negativo de la batería (-) → Terminal 2 (E)

Las luces de marcha atrás se encienden

Si el resultado no es el especificado, sustituya el conjunto de las luces combinadas traseras derechas.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA EMPAQUETADURA DE LA LUZ TRASERA

(a) Instale una nueva empaquetadura de las luces traseras.

2. COLOQUE EL CONJUNTO DE LAS LUCES TRASERAS

(a) Enganche el clip para instalar el conjunto de la luz trasera.

(b) Instale las 3 tuercas.

(c) Conecte el conector.

3. INSTALE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí
