Toyota CH-R Manual de Taller: Conjunto De Las Luces Traseras (para El Tipo De Bombilla)

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Conjunto De Las Luces Traseras (para El Tipo De Bombilla)

Componentes

COMPONENTES

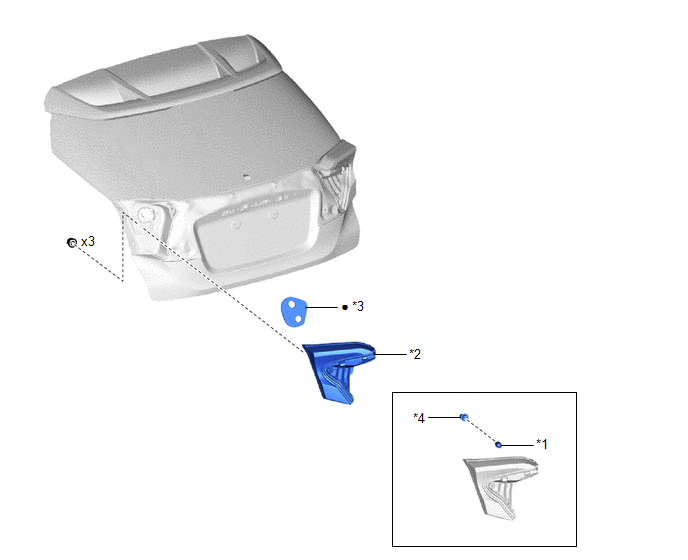

ILUSTRACIÓN

*1

BOMBILLA DE LA LUZ DE MARCHA ATRÁS

*2

CONJUNTO DE LAS LUCES TRASERAS

*3

EMPAQUETADURA DE LA LUZ TRASERA

*4

ZÓCALO DE LAS LUCES DE MARCHA ATRÁS

Pieza no reutilizable

-

-

Desmontaje

DESMONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA BOMBILLA DE LAS LUCES DE MARCHA ATRÁS

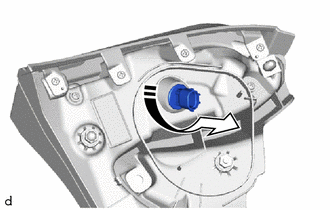

(a) Gire el zócalo de la luz de marcha atrás con la bombilla de la luz de marcha atrás como se muestra en la ilustración para extraerlo.

Extraiga en este sentido

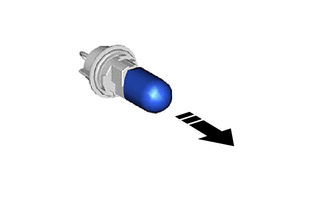

(b) Extraiga la bombilla de la luz de marcha atrás del zócalo de la luz de marcha atrás como se muestra en la ilustración.

Extraiga en este sentido

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LAS LUCES TRASERAS

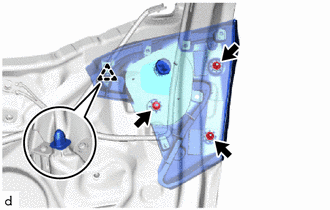

(a) Desconecte el conector.

(b) Extraiga las 3 tuercas.

(c) Desenganche el clip y extraiga el conjunto de las luces traseras.

3. EXTRAIGA LA EMPAQUETADURA DE LAS LUCES TRASERAS

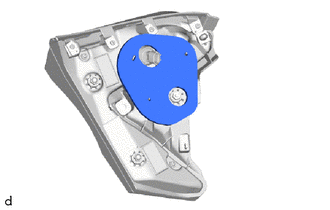

(a) Retire la empaquetadura de las luces traseras.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA EMPAQUETADURA DE LA LUZ TRASERA

(a) Instale una nueva empaquetadura de las luces traseras.

2. COLOQUE EL CONJUNTO DE LAS LUCES TRASERAS

(a) Enganche el clip para instalar el conjunto de la luz trasera.

(b) Instale las 3 tuercas.

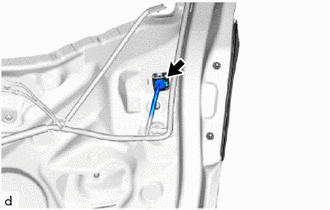

(c) Desconecte el conector.

3. INSTALE EL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

Montaje

MONTAJE

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DE LAS LUCES DE MARCHA ATRÁS

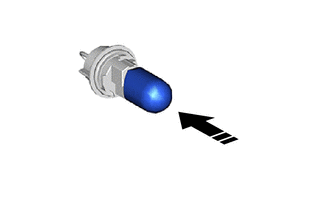

(a) Instale la bombilla de la luz de marcha atrás en el zócalo de la luz de marcha atrás como se muestra en la ilustración.

Coloque en este sentido

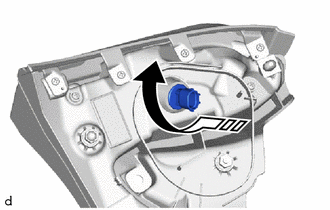

(b) Gire el zócalo de la luz de marcha atrás con la bombilla de la luz de marcha atrás como se muestra en la ilustración para instalarlo.

Coloque en este sentido
