Toyota CH-R Manual de Taller: Conjunto Del Intermitente Lateral

Toyota CH-R Manual de Taller / IluminaciÓn (ext) / Conjunto Del Intermitente Lateral

Componentes

COMPONENTES

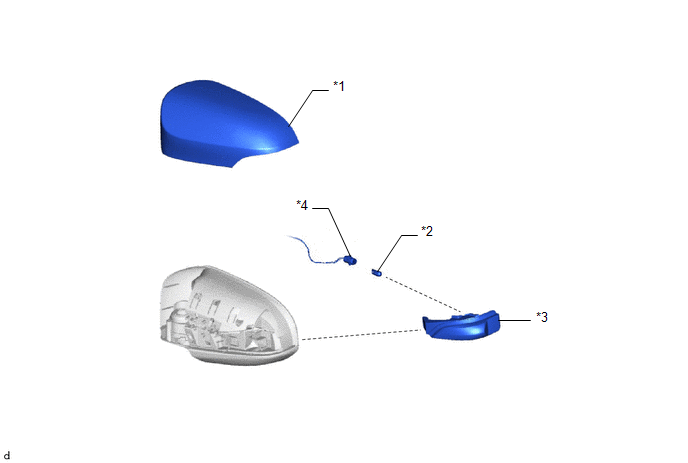

ILUSTRACIÓN

*1	CUBIERTA DEL ESPEJO EXTERIOR	*2	BOMBILLA DEL INTERMITENTE LATERAL
*3	CONJUNTO DEL INTERMITENTE LATERAL	*4	ZÓCALO DE LA LUZ DEL INTERMITENTE

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. RETIRE LA CUBIERTA DEL ESPEJO EXTERIOR

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LOS INTERMITENTES LATERALES

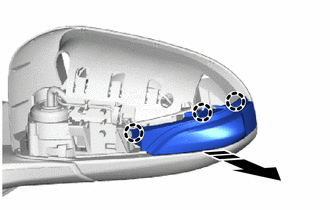

(a) Desenganche las garras y separe el conjunto del intermitente lateral como se muestra en la ilustración.

Extraiga en este sentido

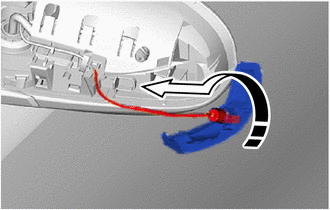

(b) Gire el zócalo del intermitente lateral con la bombilla para desconectarlos como una unidad y extraiga el conjunto del intermitente lateral como se muestra en la ilustración.

Extraiga en este sentido

3. EXTRAIGA LA BOMBILLA DEL INTERMITENTE LATERAL

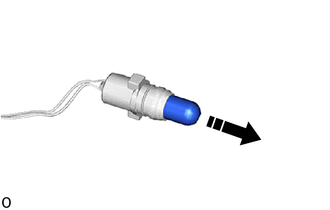

(a) Extraiga la bombilla del intermitente lateral del zócalo.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Siga el mismo procedimiento en el lado derecho que en el izquierdo.
El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. INSTALE LA BOMBILLA DEL INTERMITENTE LATERAL

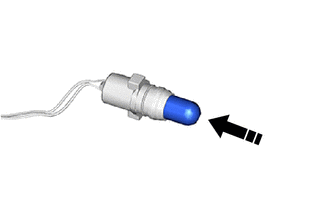

(a) Instale la bombilla del intermitente en el zócalo del intermitente lateral.

2. INSTALE EL CONJUNTO DE LOS INTERMITENTES LATERALES

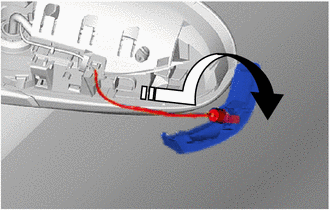

(a) Gire el zócalo del intermitente lateral con la bombilla para conectarlos como una unidad e instale el conjunto del intermitente lateral como se muestra en la ilustración.

Coloque en este sentido

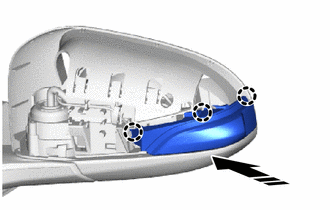

(b) Enganche las garras para instalar el conjunto del intermitente lateral como se muestra en la ilustración.

Coloque en este sentido

3. COLOQUE LA CUBIERTA DEL ESPEJO EXTERIOR

Haga clic aquí
