EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos de ajuste necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de extraer, instalar o sustituir piezas durante la extracción/instalación del subconjunto del cable espiral (subconjunto del espejo del medidor) se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Procedimiento o pieza de sustitución

Procedimientos necesarios

Efectos/inoperante al no llevarse a cabo

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL VOLANTE

Haga clic aquí

2. ALINEE LAS RUEDAS DELANTERAS RECTAS HACIA ADELANTE

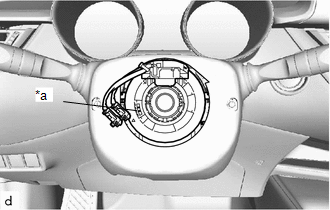

3. INSPECCIONE EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR (sin calefacción del volante)

(a) Compruebe el cable plano que se muestra en la ilustración.

Si el cable plano que se muestra en la ilustración no se puede ver, es posible que el subconjunto del cable espiral con sensor esté averiado. Sustituya el subconjunto del cable espiral con sensor por uno nuevo.

*a

Cable plano

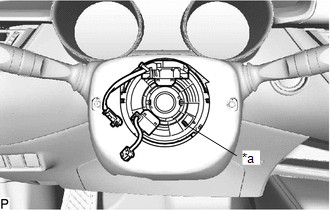

4. INSPECCIONE EL SUBCONJUNTO DE CABLE ESPIRAL CON SENSOR (con calefacción del volante)

(a) Compruebe el cable plano que se muestra en la ilustración.

Si el cable plano que se muestra en la ilustración no se puede ver, es posible que el subconjunto del cable espiral con sensor esté averiado. Sustituya el subconjunto del cable espiral con sensor por uno nuevo.

*a

Cable plano

5. EXTRAIGA EL SUBCONJUNTO DE LA CUBIERTA INFERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

6. EXTRAIGA LA CUBIERTA SUPERIOR DE LA COLUMNA DE DIRECCIÓN

Haga clic aquí

7. EXTRAIGA EL SUBCONJUNTO DEL CABLE ESPIRAL CON SENSOR

AVISO:

  • No sustituya el subconjunto del cable espiral con sensor con la batería conectada y con el interruptor de encendido en posición ON.
  • No gire el subconjunto del cable espiral con sensor sin tener instalado el conjunto del volante, la batería conectada y el interruptor de encendido en la posición ON.
  • Asegúrese de que el conjunto del volante está instalado y alineado recto al inspeccionar el sensor de dirección.

(a) Compruebe si el interruptor de encendido está en la posición OFF.

(b) Asegúrese de que el cable esté desconectado del terminal negativo (-) de la batería.

ADVERTENCIA:

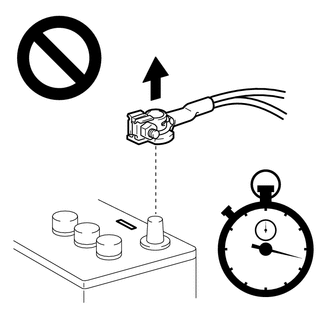

Espere al menos 90 segundos después de desconectar el cable del terminal negativo (-) de la batería para desactivar el sistema SRS.

(c) Asegúrese de que las ruedas delanteras estén alineadas hacia adelante.

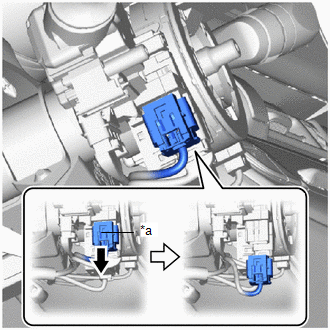

(d) Mueva el dispositivo de deslizamiento para liberar el bloqueo y, a continuación, desconecte el conector amarillo del airbag del subconjunto del cable espiral con sensor.

AVISO:

Cuando desconecte el conector del airbag, tenga cuidado de no dañar el mazo de cables del airbag.

*a

Dispositivo de deslizamiento

(e) Desconecte todos los conectores del subconjunto de cable espiral con sensor.

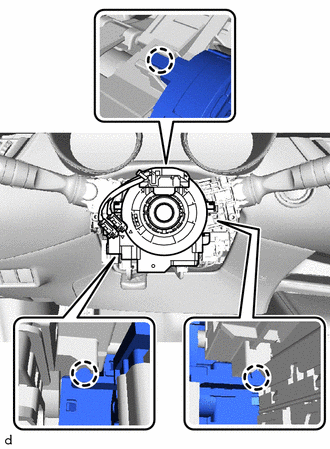

(f) Desenganche las garras para extraer el subconjunto del cable espiral con sensor.

AVISO:

  • No extraiga el sensor de dirección del subconjunto del cable espiral con sensor.
  • Si se produce una avería en el sensor de dirección, sustituya el subconjunto del cable espiral con sensor junto al sensor de dirección.
