Toyota CH-R Manual de Taller: InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

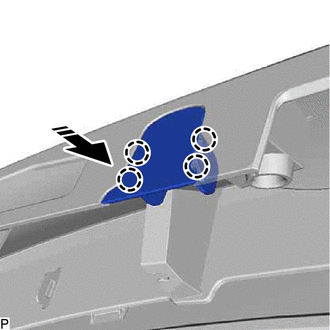

1. COLOQUE EL RETÉN N° 2 DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO

(a) Enganche las garras para instalar el retén n° 2 del embellecedor de la puerta del maletero como se muestra en la ilustración.

Coloque en este sentido

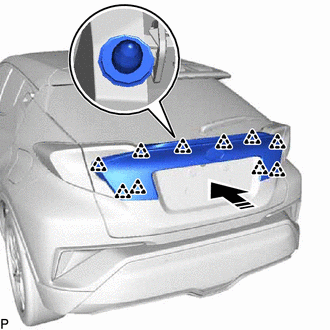

2. INSTALE EL SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

(a) Quite el papel protector del sello del embellecedor exterior de la puerta del maletero.

(b) Enganche los clips para colocar el embellecedor exterior de la puerta del maletero como se muestra en la ilustración.

Coloque en este sentido

(c) Coloque los 4 pernos.

Torque:

4.9 N·m {50 kgf·cm, 43 in·lbf}

3. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO

Haga clic aquí

4. INSTALE EL EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

Haga clic aquí

5. INSTALE EL EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

6. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

Haga clic aquí

7. INSTALE EL CONJUNTO DE LA CUBIERTA (con cubierta)

Haga clic aquí

8. INSTALE EL CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE (con guarnición de la bandeja para equipaje)

Haga clic aquí

    Componentes
    COMPONENTES ILUSTRACIÓN *A Con reajuste de la bandeja de equipajes *B Con cubierta *1 CONJUNTO DEL PANEL DE GUARNICIÓN DE ...
