Toyota CH-R Manual de Taller: Componentes

COMPONENTES

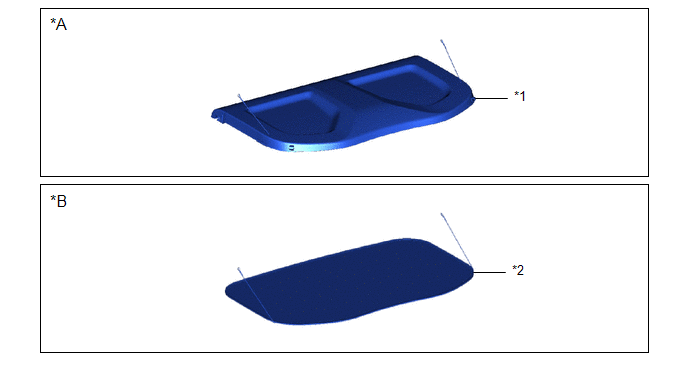

ILUSTRACIÓN

*A

Con reajuste de la bandeja de equipajes

*B

Con cubierta

*1

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA BANDEJA PARA EQUIPAJE

*2

CONJUNTO DE LA CUBIERTA

ILUSTRACIÓN

*1

SUBCONJUNTO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

*2

EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

*3

EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

*4

CONJUNTO DEL PANEL DE GUARNICIÓN DE LA PUERTA DEL MALETERO

*5

CONJUNTO DEL PANEL DE GUARNICIÓN SUPERIOR DE LA PUERTA DEL MALETERO

*6

RETÉN N° 2 DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

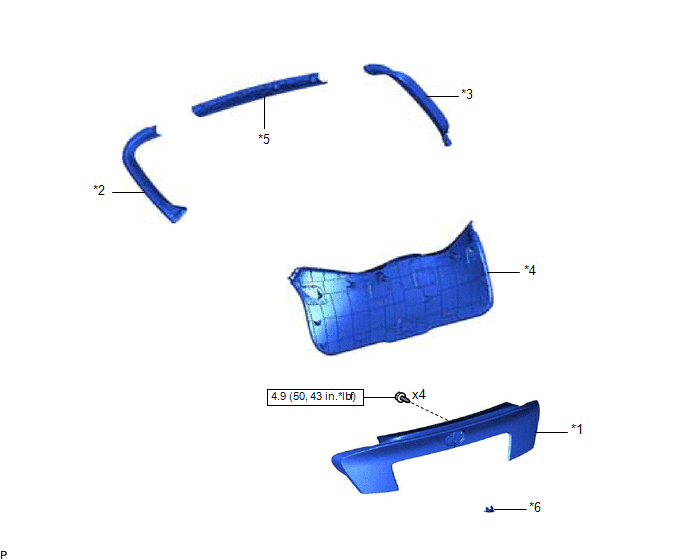

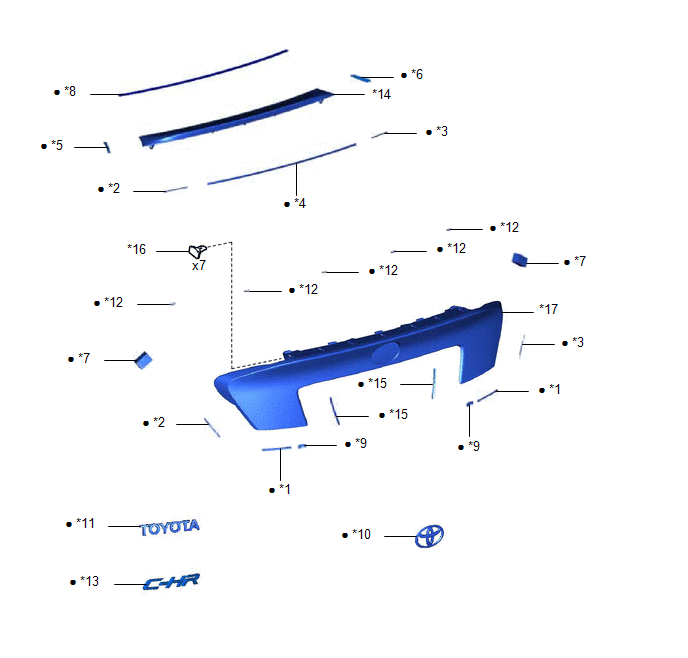

ILUSTRACIÓN

*1

PROTECTOR INFERIOR DE LA MOLDURA DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO

*2

PROTECTOR IZQUIERDO DE LA MOLDURA DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO

*3

PROTECTOR DERECHO DE LA MOLDURA DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO

*4

PROTECTOR SUPERIOR DE LA MOLDURA DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO

*5

PROTECTOR DEL EMBELLECEDOR LATERAL IZQUIERDO DE LA PUERTA DEL MALETERO

*6

PROTECTOR DEL EMBELLECEDOR LATERAL DERECHO DE LA PUERTA DEL MALETERO

*7

ALMOHADILLA DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

*8

PROTECTOR DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

*9

SELLO DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

*10

EMBLEMA DE LA PUERTA DEL MALETERO N° 1

*11

PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 1

*12

PROTECTOR DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO N° 1

*13

PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 2

*14

EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO N° 2

*15

PROTECTOR DEL EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO N° 2

*16

RETÉN N° 1 DE LA MOLDURA EXTERIOR

*17

EMBELLECEDOR EXTERIOR DE LA PUERTA DEL MALETERO

-

-

Pieza no reutilizable

-

-

    Embellecedor Exterior De La Puerta Del Maletero
    ...

    InstalaciÓn
    INSTALACIÓN PROCEDIMIENTO 1. COLOQUE EL RETÉN N° 2 DEL EMBELLECEDOR DE LA PUERTA DEL MALETERO (a) Enganche las garras para instalar el retén n° 2 del embellecedor de la puerta del maletero c ...
