Toyota CH-R Manual de Taller: Perilla De La Palanca De Cambios
Componentes
COMPONENTES

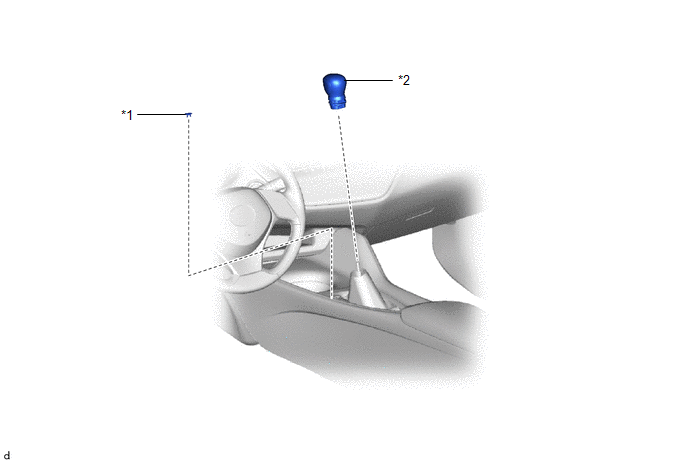

ILUSTRACIÓN
|
*1 |
SOMBRERETE DE LA PALANCA DE CAMBIOS |
*2 |
SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SOMBRERETE DE LA PALANCA DE CAMBIOS
Haga clic aquí .gif)
2. EXTRAIGA EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS
.png) |
Extraiga en este sentido |
(a) Desenganche las 2 garras para desconectar el subconjunto de la cubierta del orificio del cambio como se muestra en la ilustración.

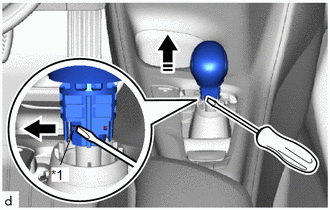

(b) Con un destornillador, expanda el clip del lado izquierdo y tire de la perilla de la palanca de cambios para extraerla del conjunto de la palanca de cambios de piso como se muestra en la ilustración.
|
*1 |
Clip |
|
|
Extraiga en este sentido |
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS
(a) Instale el subconjunto de la perilla de la palanca de cambios en el conjunto de la palanca de cambios de piso.

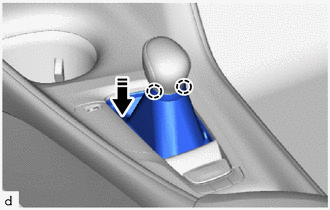

(b) Enganche las 2 garras para conectar el subconjunto de la cubierta del orificio del cambio.
2. INSTALE LA TAPA DE LA PALANCA DE CAMBIOS
Haga clic aquí .gif)
Montaje
MONTAJE
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL ALOJAMIENTO DE LA PALANCA DE CAMBIOS
(a) Enganche las 4 garras para instalar el subconjunto del soporte del
alojamient ...
