Toyota CH-R Manual de Taller: Montaje
MONTAJE
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DEL SOPORTE DEL ALOJAMIENTO DE LA PALANCA DE CAMBIOS
|

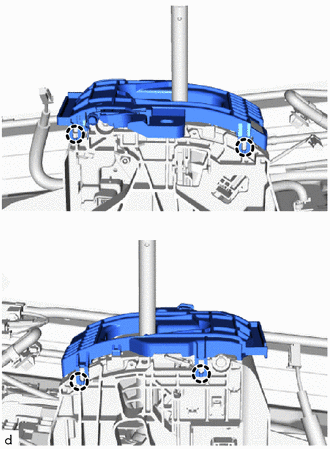

(a) Enganche las 4 garras para instalar el subconjunto del soporte del alojamiento de la palanca de cambios en el conjunto de la unidad de control del dispositivo de bloqueo del cambio. |
|
.png)
2. INSTALE EL INDICADOR DE POSICIÓN DEL CAMBIO

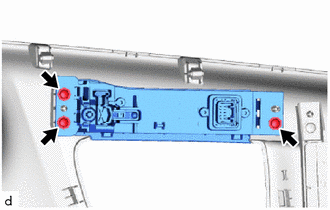

.png)
(a) Instale el indicador de posición del cambio en el subconjunto del panel de la consola superior con los 3 tornillos.
3. INSTALE EL SUBCONJUNTO DE LA CUBIERTA DEL ORIFICIO DEL CAMBIO
.png)

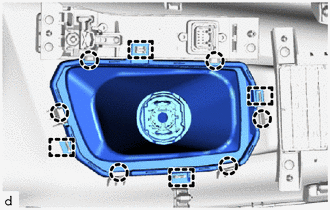

(a) Enganche las 4 guÃas y las 6 garras para instalar el subconjunto de la cubierta del orificio del cambio en el subconjunto del panel superior de la consola.
Instalación
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA PALANCA DE CAMBIOS DE PISO
(a) Instale provisionalmente el conjunto de la palanca de cambios de piso en
la carrocerÃa con los 4 pernos.
...
Perilla De La Palanca De Cambios
Componentes
COMPONENTES
ILUSTRACIÓN
*1
SOMBRERETE DE LA PALANCA DE CAMBIOS
*2
SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS
