INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DE LA PALANCA DE CAMBIOS DE PISO

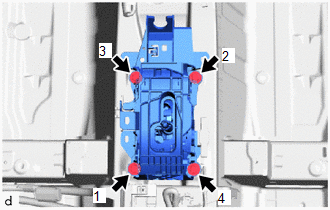

(a) Instale provisionalmente el conjunto de la palanca de cambios de piso en la carrocería con los 4 pernos.

(b) Ajuste por completo los 4 pernos en el orden indicado en la ilustración.

Torque:

12 N·m {122 kgf·cm, 9 ft·lbf}

(c) Enganche las 6 abrazaderas para instalar el mazo de cables en el conjunto de la palanca de cambios de piso.

(d) Conecte los 2 conectores en el conjunto de la palanca de cambios de piso.

2. CONECTE EL CONJUNTO DEL CABLE DE CONTROL DE LA TRANSMISIÓN

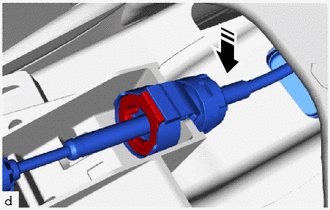

(a) Instale el conjunto del cable de control de la transmisión en el conjunto de la palanca de cambios del piso.

Coloque en este sentido

AVISO:

Asegúrese de que el conjunto del cable de control de la transmisión está bien bloqueado.

Coloque en este sentido

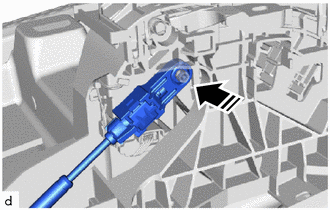

(b) Conecte el extremo del conjunto del cable de control de la transmisión en el conjunto de la palanca de cambios de piso.

3. INSTALE EL SOPORTE DE MONTAJE DE LA CAJA DE LA CONSOLA N° 1

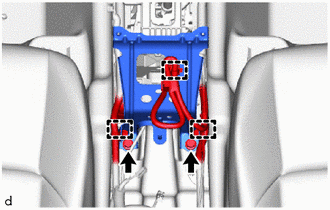

(a) Instale el soporte de montaje de la caja de la consola n° 1 en la carrocería del vehículo con los 2 pernos.

(b) Enganche las 3 abrazaderas para instalar el mazo de cables en el soporte de montaje de la caja de la consola n° 1.

4. AJUSTE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí

5. INSTALE EL CONJUNTO DE LA CAJA DE LA CONSOLA

Haga clic aquí

6. INSTALE EL SUBCONJUNTO DE LA PERILLA DE LA PALANCA DE CAMBIOS

Haga clic aquí

7. INSTALE LA TAPA DE LA PALANCA DE CAMBIOS

(a) Enganche las 2 garras para instalar el sombrerete de la palanca de cambios en el embellecedor del panel de instrumentos.

8. VERIFIQUE LA POSICIÓN DE LA PALANCA DE CAMBIOS

Haga clic aquí
