Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

Los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer e instalar las piezas, o al sustituirlas durante la extracción/instalación del sensor de supervisión de punto ciego se muestran a continuación.

Procedimiento necesario tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Sustitución del sensor de supervisión de punto ciego

Ajuste del eje del haz de supervisión de punto ciego

Se emiten códigos DTC

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL PARACHOQUES TRASERO

Haga clic aquí

2. EXTRAIGA EL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO

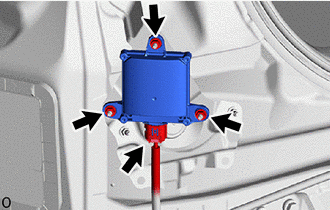

(a) Desconecte el conector.

(b) Extraiga las 3 tuercas y el sensor izquierdo de supervisión de punto ciego.

AVISO:

Sustituya el sensor del sistema de supervisión de punto ciego izquierdo si se ha caído o ha recibido un fuerte impacto.

3. EXTRAIGA EL SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.

4. EXTRAIGA EL SOPORTE DE LA SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO

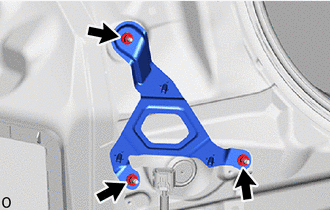

(a) Extraiga las 3 tuercas y el soporte izquierdo de supervisión de punto ciego.

5. EXTRAIGA EL SOPORTE DE LA SUPERVISIÓN DE PUNTO CIEGO DERECHO

OBSERVACIÓN:

Siga el mismo procedimiento que en el lado izquierdo.
