Componentes
COMPONENTES

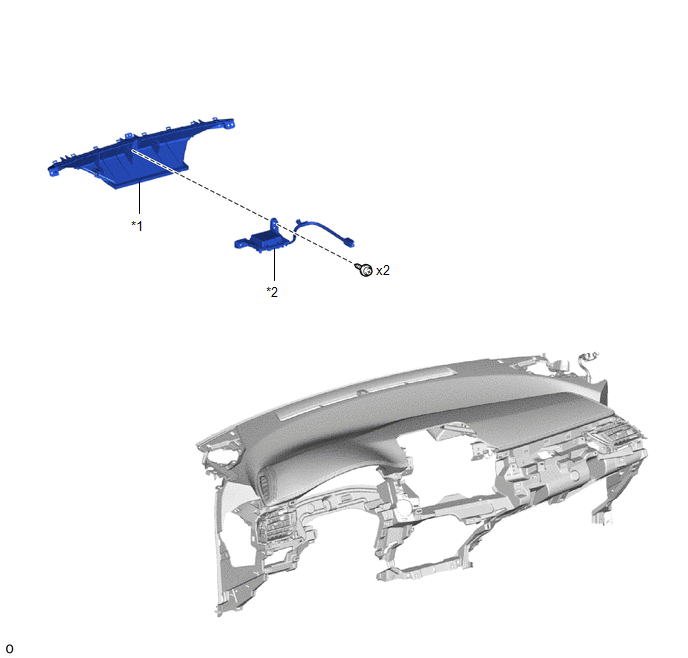

ILUSTRACIÓN
*1 |
CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR |
*2 |
CONJUNTO DE LA ANTENA DEL TELÉFONO Y GPS |
ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que se deben realizar después de extraer y colocar las piezas, o al sustituirlas durante la extracción/instalación del conjunto de la antena del teléfono y del GPS.
Procedimientos necesarios tras extraer/instalar/sustituir las piezas
Pieza sustituida o procedimiento realizado |
Procedimiento necesario |
Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios |
Vinculado |
---|---|---|---|
Desconecte el cable del terminal negativo de la batería |
Inicialice el mecanismo de bloqueo de la puerta trasera |
Sistema eléctrico del cierre centralizado de puertas |
|
Memorice el punto muerto del ángulo de dirección |
Sistema de aviso de cambio involuntario de carril (con control de la dirección) |
|
|
Sistema de seguridad anticolisión |
ADVERTENCIA:
Algunas de estas operaciones de mantenimiento afectan al sistema del airbag SRS. Lea las medidas de precaución relativas al sistema del airbag SRS antes de realizar las operaciones de mantenimiento.
Haga clic aquí
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR
Haga clic aquí
3. EXTRAIGA EL CONJUNTO DE LA ANTENA DEL TELÉFONO Y GPS

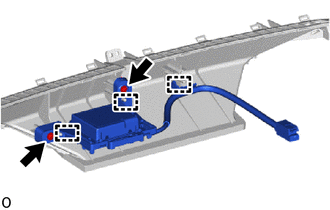

(a) Quite los 2 tornillos. |
|
(b) Desenganche las guías para extraer el conjunto de la antena del teléfono y del GPS.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DE LA ANTENA DEL TELÉFONO Y GPS
(a) Enganche las guías para instalar el conjunto de la antena del teléfono y del GPS. |
|
(b) Instale los 2 tornillos.
2. INSTALE EL CONJUNTO DE LA BOQUILLA DEL DESESCARCHADOR
Haga clic aquí
3. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS
Haga clic aquí
