COMPONENTES

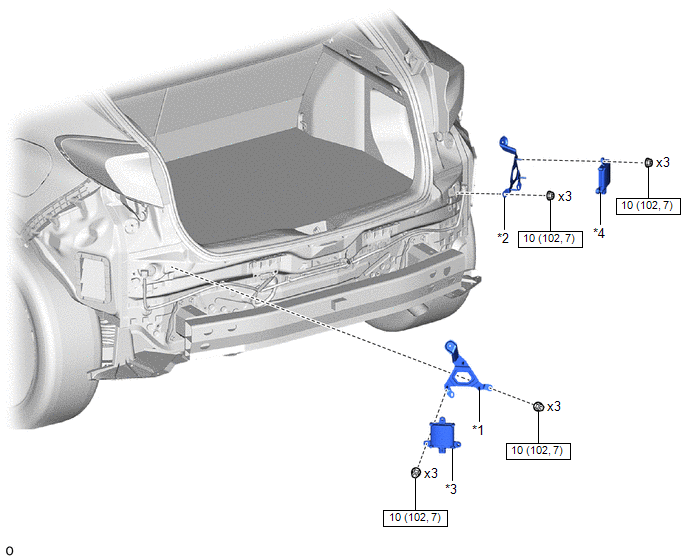

ILUSTRACIÓN
*1 |
SOPORTE DE LA SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO |
*2 |
SOPORTE DE LA SUPERVISIÓN DE PUNTO CIEGO DERECHO |
*3 |
SENSOR DE SUPERVISIÓN DE PUNTO CIEGO IZQUIERDO |
*4 |
SENSOR DE SUPERVISIÓN DE PUNTO CIEGO DERECHO |
![]() |
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |
