Toyota CH-R Manual de Taller: ExtracciÓn
EXTRACCIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. EXTRAIGA LA PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA
Haga clic aquí .gif)
2. EXTRAIGA LA MOLDURA DEL PANEL OSCILANTE

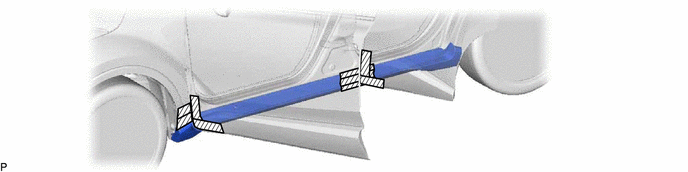

(a) Aplique cinta protectora alrededor de la moldura del panel oscilante y las puertas, tal como se muestra en la ilustración.
.png) |
Cinta protectora |
- |
- |

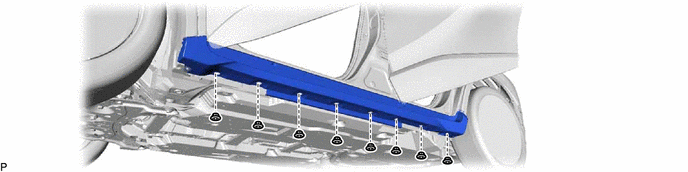

(b) Quite los 8 clips.

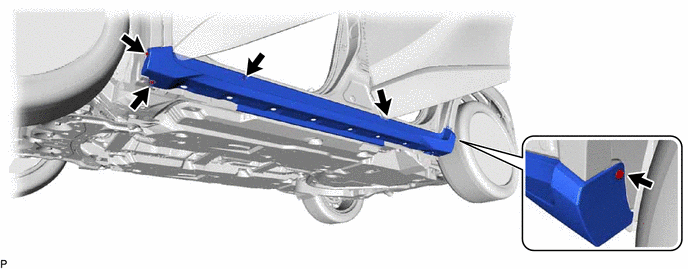

(c) Quite los 5 tornillos.
(d) Quite los tornillos.
.png) |
Extraiga en este sentido |

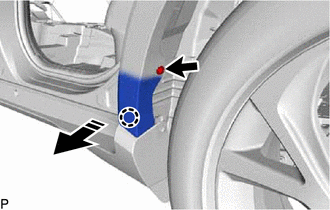

(e) Suelte la garra para desconectar la moldura exterior izquierda lateral trasera como se muestra en la ilustración.

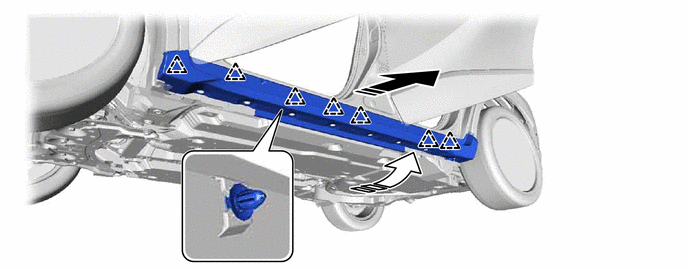

(f) Desenganche los clips y extraiga la moldura del panel oscilante, tal como se muestra en la ilustración.
|
|
Extraiga en esta dirección (1) |
.png) |
Extraiga en esta dirección (2) |
Desmontaje
DESMONTAJE
PROCEDIMIENTO
1. EXTRAIGA LA ALMOHADILLA DE LA MOLDURA DEL PANEL OSCILANTE
OBSERVACIÓN:
Utilice el mismo procedimiento para extraer todas las almohadillas de la moldura
del panel osc ...
Montaje
MONTAJE
PROCEDIMIENTO
1. INSTALE LA ALMOHADILLA DE LA MOLDURA DEL PANEL OSCILANTE
OBSERVACIÓN:
Utilice el mismo procedimiento para extraer todas las almohadillas de
la moldura del pan ...
