Toyota CH-R Manual de Taller: Montaje

MONTAJE

PROCEDIMIENTO

1. INSTALE LA ALMOHADILLA DE LA MOLDURA DEL PANEL OSCILANTE

OBSERVACIÓN:

  • Utilice el mismo procedimiento para extraer todas las almohadillas de la moldura del panel oscilante.
  • Al instalar la almohadilla de la moldura del panel oscilante, caliéntela junto con la moldura del panel oscilante con una lámpara térmica.

Temperatura de calentamiento:

Elemento

Temperatura

Moldura del panel oscilante

20 a 30°C (68 a 86)

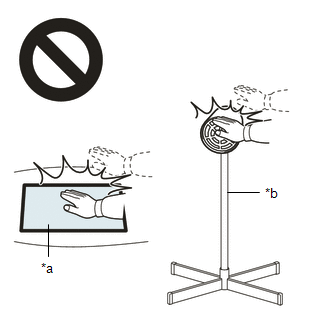

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.

    *a

    Pieza calentada

    *b

    Lámpara térmica

  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

AVISO:

No caliente en exceso la moldura del panel oscilante.

(a) Limpie la superficie del obturador del radiador.

(1) Caliente la superficie del obturador del radiador con una lámpara térmica.

(2) Quite la cinta de doble cara de la moldura del panel oscilante.

(3) Elimine cualquier residuo de la cinta adhesiva con un limpiador.

(b) Caliente la moldura del panel oscilante con una lámpara térmica.

(c) Retire el papel protector de una nueva almohadilla de la moldura del panel oscilante.

OBSERVACIÓN:

Cuando quite el papel protector, procure que la superficie adhesiva no se ensucie con partículas extrañas.

(d) Instale las almohadillas de la moldura del panel oscilante.

OBSERVACIÓN:

Instale la almohadilla de la moldura del panel oscilante a lo largo de la línea del obturador del radiador.

*a

Tubería
