Toyota CH-R Manual de Taller: Instalación
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
OBSERVACIÓN:
- Siga el mismo procedimiento en el lado derecho que en el izquierdo.
- El procedimiento siguiente es para el lado izquierdo.
PROCEDIMIENTO
1. INSTALE LA MOLDURA DEL PANEL OSCILANTE

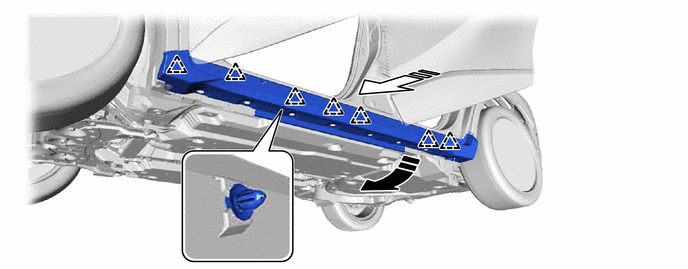

(a) Enganche los clips para instalar la moldura del panel oscilante, tal como se muestra en la ilustración.
.png) |
Instale en esta dirección (1) |
.png) |
Instale en esta dirección (2) |

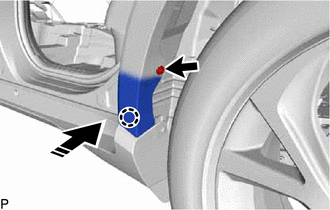

(b) Enganche la garra para conectar la moldura exterior izquierda lateral trasera como se muestra en la ilustración.
|
|
Coloque en este sentido |
(c) Instale los 5 tornillos.
(d) Coloque los 8 clips nuevos.
(e) Quite la cinta aislante.
2. COLOQUE LA PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA
Haga clic aquí .gif)
