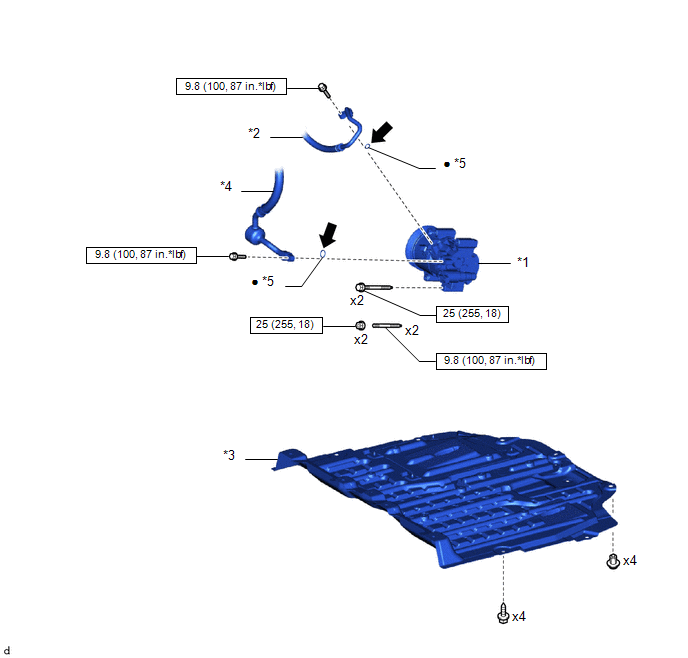

COMPONENTES
ILUSTRACIÓN
|
*1 |
CONJUNTO DEL COMPRESOR CON POLEA |
*2 |
SUBCONJUNTO DE LA MANGUERA DE DESCARGA |
|
*3 |
CUBIERTA INFERIOR DEL MOTOR N° 1 |
*4 |
SUBCONJUNTO DE LA MANGUERA DE ASPIRACIÓN |
|
*5 |
JUNTA TÓRICA |
- |
- |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
● |
Pieza no reutilizable |
|
Aceite del compresor ND-OIL 12 o producto equivalente |
- |
- |
ExtracciónToyota CH-R Manual de Taller > Sistema De Navegación: Circuito de señales de marcha atrás entre el conjunto del receptor de radio
y la ECU de navegación
DESCRIPCIÓN
Este circuito consta de la ECU de navegación y del conjunto del receptor de radio
y pantalla.
DIAGRAMA DE CONEXIONES
PROCEDIMIENTO
1.
INSPECCIONE EL MAZO DE CABLES Y EL CONECTOR (CONJUNTO DEL RECEPTOR DE
RADIO Y PANTALLA - ECU DE NAVEGACIÓN)
...
Toyota CH-R Manual de Taller > Freno Trasero (fabricados Por Tmc): Montaje
MONTAJE
PROCEDIMIENTO
1. APRIETE PROVISIONALMENTE EL TAPÓN DE PURGA DEL FRENO DE DISCO TRASERO
(a) Instale provisionalmente el tapón de purga en el conjunto del cilindro del
freno de disco trasero.
OBSERVACIÓN:
Apriete totalmente el tapón de purga del freno de disco trasero después de pu ...
