Toyota CH-R Manual de Taller: Placa Del Alojamiento De La Rueda Trasera

Toyota CH-R Manual de Taller / GuarniciÓn / Paneles Exteriores / Placa Del Alojamiento De La Rueda Trasera

Componentes

COMPONENTES

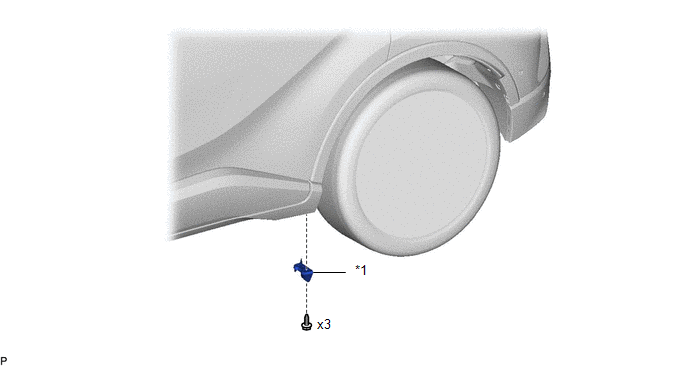

ILUSTRACIÓN

*1

PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA LA PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA

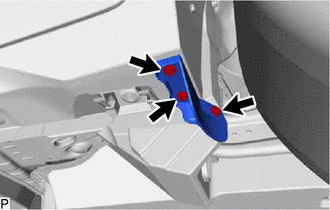

(a) Extraiga los 3 tornillos y la placa delantera del alojamiento de la rueda trasera.

InstalaciÓn

INSTALACIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. COLOQUE LA PLACA DELANTERA DEL ALOJAMIENTO DE LA RUEDA TRASERA

(a) Instale la placa delantera del alojamiento de la rueda trasera con los 3 tornillos.
