Componentes

COMPONENTES

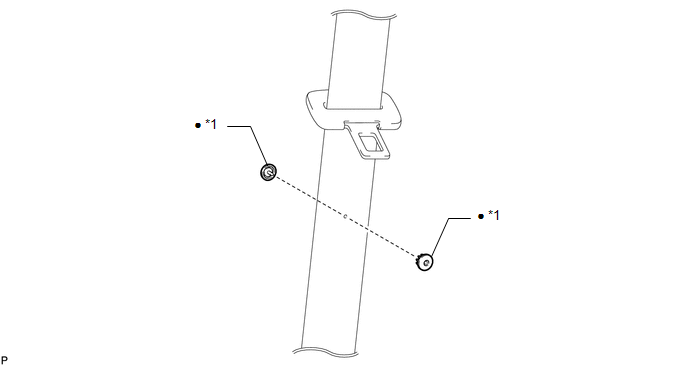

ILUSTRACIÓN

*1

TOPE DE LA PLACA DE LA LENGÜETA

-

-

●

Pieza no reutilizable

-

-

SustituciÓn

SUSTITUCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL TOPE DE LA PLACA DE LA LENGÜETA

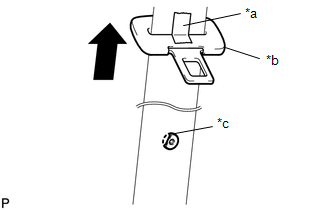

(a) Deslice la placa de la lengüeta sobre la posición de instalación del tope de la placa de la lengüeta y sujétela con cinta adhesiva de forma provisional.

*a

Cinta adhesiva

*b

Placa de la lengüeta

*c

Tope de la placa de la lengüeta roto

(b) Elimine todo resto de piezas originales del tope de la placa de la lengüeta de la cincha del cinturón con unos alicates.

AVISO:

Tenga cuidado de no dañar la cincha del cinturón de seguridad durante la reparación.

2. INSTALE EL TOPE DE LA PLACA DE LA LENGÜETA

(a) Coloque el tope de la placa de la lengüeta en el orificio de la cincha del cinturón de seguridad.

OBSERVACIÓN:

Asegúrese de que el sentido de colocación del tope de la patilla de la lengüeta es el que se muestra en la ilustración.

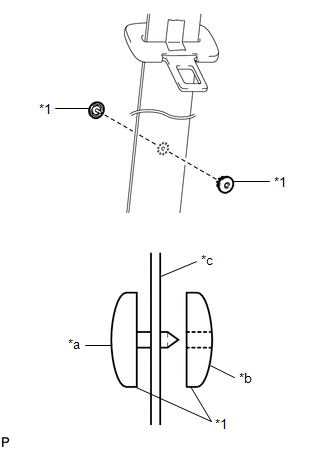

*1

Tope de la placa de la lengüeta

*a

Macho

*b

Hembra

*c

Cincha del cinturón de seguridad

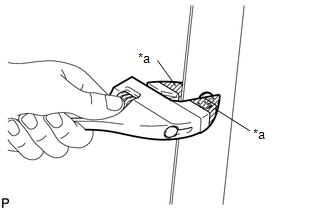

(b) Coloque el tope de la placa de la lengüeta en el orificio de la cincha del cinturón de seguridad con una llave regulable y gire el tornillo de ajuste de la llave regulable manualmente para comprimir el tope de la placa de la lengüeta.

AVISO:

  • Si utiliza la llave ajustable, asegúrese de que la posición macho y hembra del tope de la placa de la lengüeta están en paralelo entre sí.
  • No utilice los alicates para comprimir el pasador del tope de la placa de la lengüeta. Se podría dañar el tope de la placa de la lengüeta y la cincha del cinturón de seguridad.

OBSERVACIÓN:

Envuelva con cinta protectora la garras antes de utilizar la llave ajustable.

*a

Cinta protectora

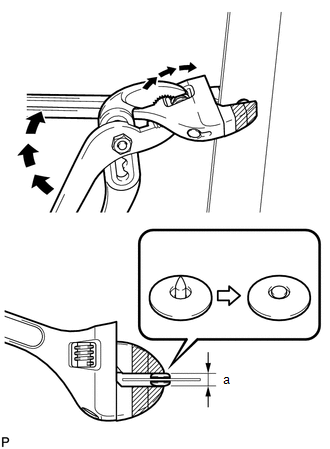

(c) Si no puede girar a mano el tornillo de ajuste de la llave regulable, apriete el tornillo de ajuste con unos alicates de tope regulable hasta que el grosor del tope de la placa de la lengüeta sea de 4.5 a 5.0 mm (0.177 a 0.197 pulg.). (Consulte las ilustraciones.)

Holgura estándar

Área

Medida

a

4.5 a 5.0 mm (0.177 a 0.197 pulg.)

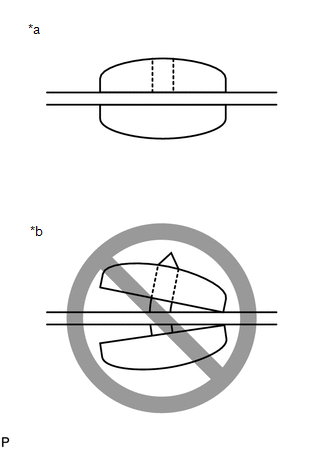

(d) Asegúrese de que el pasador del lado macho del tope de la placa de la lengüeta se haya expandido de manera uniforme en el orificio de la parte hembra y que se mantenga firmemente en la cincha del cinturón de seguridad. (Consulte las ilustraciones.)

*a

Correcto

*b

Incorrecto
