Toyota CH-R Manual de Taller: Instalación
INSTALACIÓN
PRECAUCIÓN / AVISO / OBSERVACIÓN
PROCEDIMIENTO
1. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
OBSERVACIÓN:
Siga el mismo procedimiento para el lado contrario.
(a) Conecte un nuevo subconjunto de la boquilla del lavaparabrisas a la manguera del lavaparabrisas.

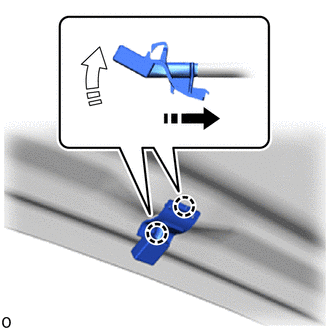

(b) Enganche las garras, como se indica por las flechas que se muestra en la ilustración, para instalar el subconjunto de la boquilla del lavaparabrisas.
.png) |
Instale en esta dirección (1) |
.png) |
Instale en esta dirección (2) |
2. INSPECCIONE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí .gif)
3. AJUSTE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS
Haga clic aquí
