Componentes

COMPONENTES

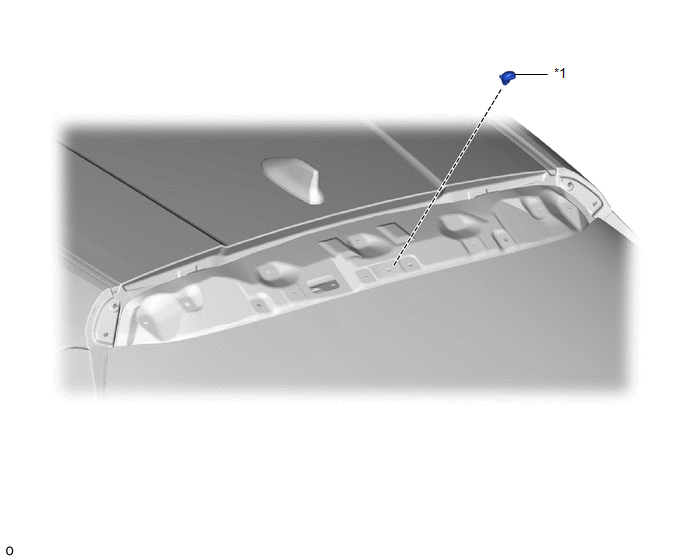

ILUSTRACIÓN

BOQUILLA DEL LAVAPARABRISAS TRASERO

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL DEFLECTOR TRASERO

Haga clic aquí

2. EXTRAIGA LA BOQUILLA DEL LAVAPARABRISAS TRASERO

(a) Desconecte la manguera trasera del lavaparabrisas.

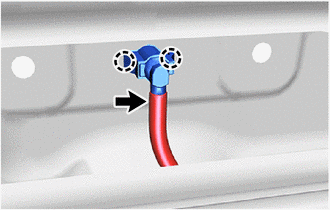

(b) Desenganche las garras y extraiga la boquilla del lavaparabrisas trasero.

InspecciÓn En El VehÍculo

INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. REVISE LA BOQUILLA DEL LAVAPARABRISAS TRASERO

(a) Accione la boquilla del lavaparabrisas trasero y compruebe la posición en la que el líquido lavaparabrisas toca la luneta trasera.

Estándar:

El líquido lavaparabrisas incide en la luneta trasera en la zona que se muestra en la ilustración.

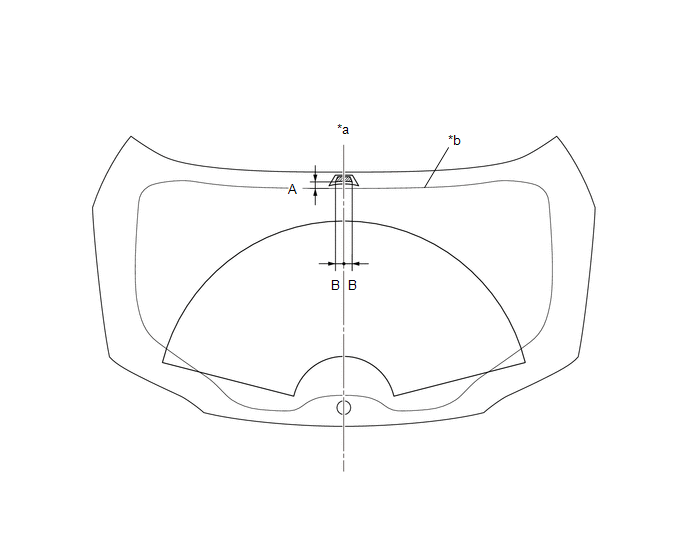

*a	Línea central el vehículo	*b	Línea de cerámica
	Medida	-	-

Medición estándar:

Área	Medida	Área	Medida
A	16.9 mm (0.665 pulg.)	B	22.5 mm (0.886 pulg.)

OBSERVACIÓN:

Si el resultado no es el especificado, cambie la boquilla del lavaparabrisas trasera.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE LA BOQUILLA DEL LAVAPARABRISAS TRASERO

(a) Enganche las garras para instalar la boquilla del lavaparabrisas trasero.

(b) Conecte la manguera del lavaparabrisas trasero.

2. REVISE LA BOQUILLA DEL LAVAPARABRISAS TRASERO

Haga clic aquí

3. INSTALE EL CONJUNTO DEL DEFLECTOR TRASERO

Haga clic aquí

Instalación

INSTALACIÓN PRECAUCIÓN / AVISO / OBSERVACIÓN PROCEDIMIENTO 1. INSTALE EL SUBCONJUNTO DE LA BOQUILLA DEL LAVAPARABRISAS OBSERVACIÓN: Siga el mismo procedimiento para el lado contrario. (a) Co ...
