Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

OBSERVACIÓN:

Cuando extraiga la placa de identificación, caliente la carrocería, el embellecedor exterior de la puerta del maletero y la placa de identificación con una lámpara térmica.

Temperatura de calentamiento

Elemento

Temperatura

Carrocería del vehículo

40 a 60°C (104 a 140°F)

  • Embellecedor exterior de la puerta del maletero
  • Placa de identificación

20 a 30°C (68 a 86°F)

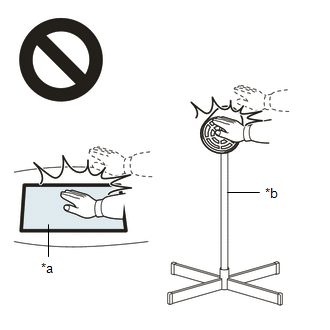

ADVERTENCIA:

  • No toque las piezas calientes y la lámpara térmica, tocar las lámpara térmica puede provocar quemaduras graves.
  • Tocar piezas calentadas durante un largo periodo de tiempo podría provocar quemaduras.

*a

Pieza calentada

*b

Lámpara térmica

AVISO:

No caliente la carrocería del vehículo, el embellecedor exterior de la puerta del maletero o la placa de identificación en exceso.

PROCEDIMIENTO

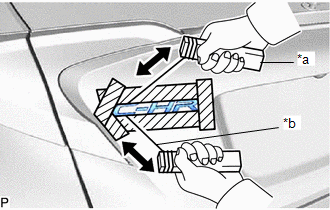

1. EXTRAIGA LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 2

(a) Aplique cinta protectora alrededor de la placa de identificación de la placa de identificación de la puerta del maletero n° 2, tal como se muestra en la ilustración.

*a

Taco de madera

*b

Cuerda de piano

Cinta protectora

(b) Introduzca una cuerda de piano entre el embellecedor exterior de la puerta del maletero y la placa de identificación de la puerta del maletero N° 2.

(c) Ate objetos que puedan servir de asas (por ejemplo, tacos de madera) a ambos extremos de la cuerda.

(d) Tire de la cuerda de piano y corte la cinta adhesiva de doble cara que sujeta la placa de identificación de la puerta del maletero n° 2 en el embellecedor exterior de la puerta del maletero para retirar la placa de identificación de la puerta del maletero n° 2.

AVISO:

Tenga cuidado de no dañar el embellecedor exterior de la puerta del maletero.

(e) Quite la cinta aislante.

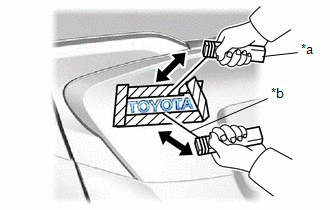

2. EXTRAIGA LA PLACA DE IDENTIFICACIÓN DE LA PUERTA DEL MALETERO N° 1

(a) Aplique cinta protectora alrededor de la placa de identificación de la placa de identificación de la puerta del maletero n° 1, tal como se muestra en la ilustración.

*a

Taco de madera

*b

Cuerda de piano

Cinta protectora

(b) Introduzca una cuerda de piano entre el embellecedor exterior de la puerta del maletero y la placa de identificación de la puerta del maletero N° 1.

(c) Ate objetos que puedan servir de asas (por ejemplo, tacos de madera) a ambos extremos de la cuerda.

(d) Tire de la cuerda de piano y corte la cinta adhesiva de doble cara que sujeta la placa de identificación de la puerta del maletero n° 1 en el embellecedor exterior de la puerta del maletero para retirar la placa de identificación de la puerta del maletero n° 1.

AVISO:

Tenga cuidado de no dañar el embellecedor exterior de la puerta del maletero.

(e) Quite la cinta aislante.

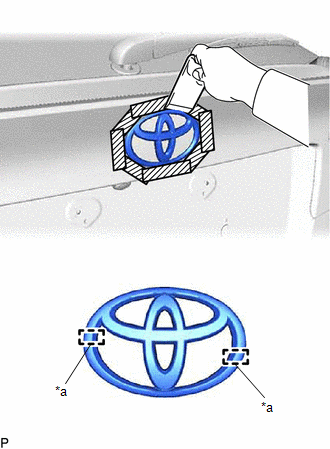

3. EXTRAIGA EL EMBLEMA DE LA PUERTA DEL MALETERO N° 1

(a) Aplique cinta protectora en torno al emblema de la puerta del maletero n° 1, como se muestra en la ilustración.

*a

Pasador de fijación

Cinta protectora

(b) Utilice un extractor de molduras D para separar la cinta adhesiva de doble cara y desenganche los pasadores para extraer el subconjunto del adorno de la puerta del maletero.

AVISO:

Tenga cuidado de no dañar el embellecedor exterior de la puerta del maletero.

(c) Quite la cinta aislante.
