Componentes

COMPONENTES

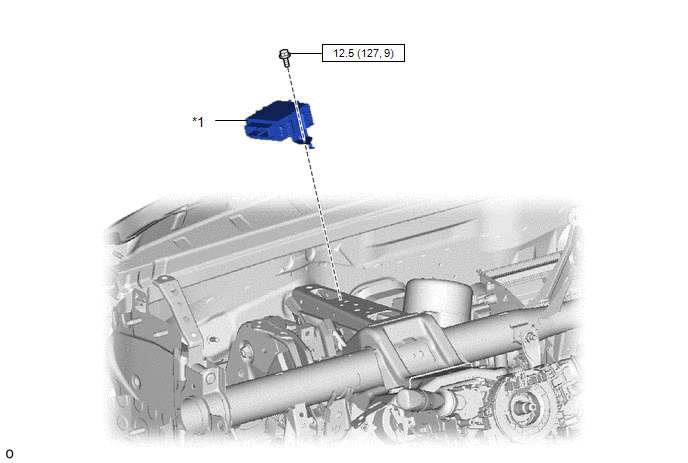

ILUSTRACIÓN

*1

CONJUNTO DEL RELÉ DEL LIMPIAPARABRISAS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación, se muestran los procedimientos necesarios (de ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído e instalado o sustituido las piezas durante la extracción/instalación del conjunto del relé del limpiaparabrisas.

Procedimientos necesarios después de extraer, instalar o sustituir piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Desconecte el cable del terminal negativo de la batería

Inicialice el mecanismo de bloqueo de la puerta trasera

Sistema eléctrico del cierre centralizado de puertas

Memorice el punto muerto del ángulo de dirección

Sistema de aviso de cambio involuntario de carril (con control de la dirección)

Sistema de seguridad anticolisión

PROCEDIMIENTO

1. EXTRAIGA EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí

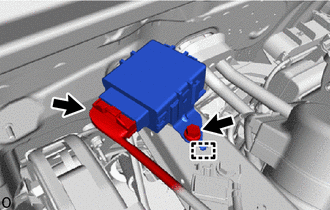

2. EXTRAIGA EL CONJUNTO DEL RELÉ DEL LIMPIAPARABRISAS

(a) Desconecte el conector.

(b) Extraiga el perno.

(c) Desenganche la guía y extraiga el conjunto del relé del limpiaparabrisas.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. COLOQUE EL CONJUNTO DEL RELÉ DEL LIMPIAPARABRISAS

(a) Enganche la guía e instale el conjunto del relé del limpiaparabrisas con el perno.

Torque:

12.5 N·m {127 kgf·cm, 9 ft·lbf}

(b) Conecte el conector.

2. INSTALE EL SUBCONJUNTO DE LA ALMOHADILLA DE SEGURIDAD DEL PANEL DE INSTRUMENTOS

Haga clic aquí
