Toyota CH-R Manual de Taller: Receptor De Control De Las Puertas

Toyota CH-R Manual de Taller / Bloqueo De Las Puertas / Receptor De Control De Las Puertas

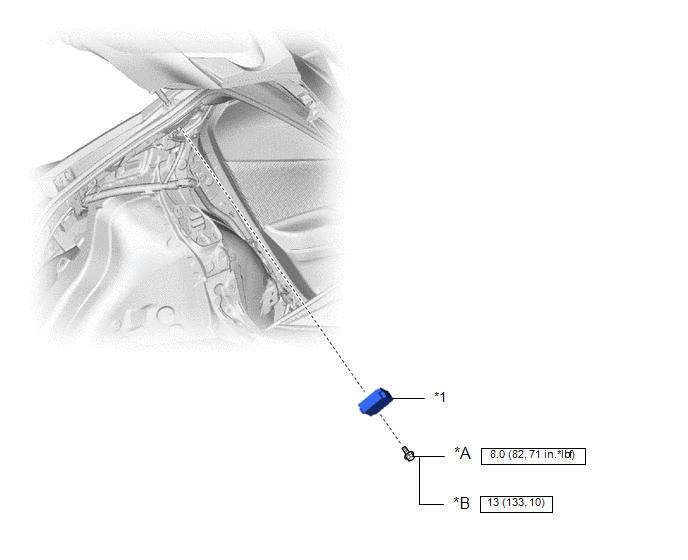

Componentes

COMPONENTES

ILUSTRACIÓN

*A

Para el tipo A

*B

Para el tipo B

*1

CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS

-

-

N*m (kgf*cm, lbf*pi.): Par de apriete especificado

-

-

ExtracciÓn

EXTRACCIÓN

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí

2. RETIRE EL CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS

AVISO:

  • No deje caer ni golpear de forma alguna el conjunto del receptor de control de las puertas y del sistema de supervisión de la presión de los neumáticos.
  • Si el conjunto del receptor de control de las puertas y del sistema de supervisión de la presión de los neumáticos sufre un impacto, sustitúyalo por uno nuevo.

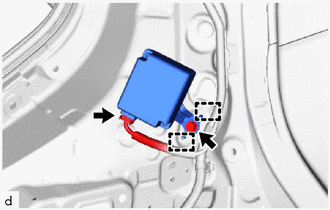

(a) Extraiga el perno.

(b) Desenganche las guías.

(c) Desconecte el conector y extraiga el conjunto del receptor de control de las puertas y del sistema de supervisión de la presión de los neumáticos.

InstalaciÓn

INSTALACIÓN

PROCEDIMIENTO

1. INSTALE EL CONJUNTO DEL RECEPTOR DE CONTROL DE LAS PUERTAS Y DEL SISTEMA DE SUPERVISIÓN DE LA PRESIÓN DE LOS NEUMÁTICOS

AVISO:

  • No deje caer ni golpear de forma alguna el conjunto del receptor de control de las puertas y del sistema de supervisión de la presión de los neumáticos.
  • Si el conjunto del receptor de control de las puertas y del sistema de supervisión de la presión de los neumáticos sufre un impacto, sustitúyalo por uno nuevo.

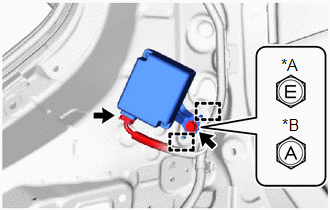

(a) Conecte el conector.

*A

Para el tipo A

*B

Para el tipo B

(b) Enganche las guías.

(c) Instale el conjunto del receptor de control de las puertas y del sistema de supervisión de la presión de los neumáticos con el perno.

Torque:

Para el tipo A :

8.0 N·m {82 kgf·cm, 71 in·lbf}

Para el tipo B :

13 N·m {133 kgf·cm, 10 ft·lbf}

2. COLOQUE EL CONJUNTO DEL EMBELLECEDOR LATERAL INTERIOR IZQUIERDO DEL TECHO

Haga clic aquí
