Componentes
COMPONENTES

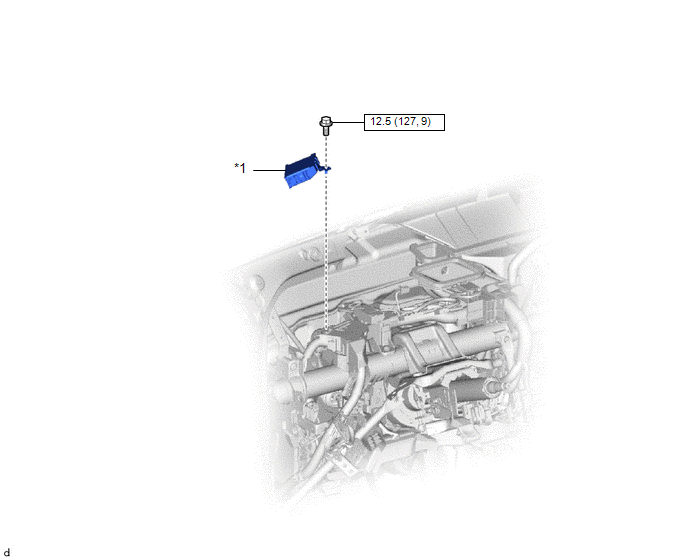

ILUSTRACIÓN
|
*1 |
CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS |
- |
- |
|
N*m (kgf*cm, lbf*pi.): Par de apriete especificado |
- |
- |
ExtracciÓn
EXTRACCIÓN
PROCEDIMIENTO
1. EXTRAIGA EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS
Haga clic aquí
2. EXTRAIGA EL CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS
|

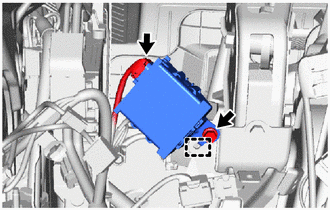

(a) Extraiga el perno. |
|
(b) Desenganche la guía.
(c) Desconecte el conector para extraer el conjunto del relé de control del sistema de doble bloqueo de las puertas.
InstalaciÓn
INSTALACIÓN
PROCEDIMIENTO
1. INSTALE EL CONJUNTO DEL RELÉ DE CONTROL DEL SISTEMA DE DOBLE BLOQUEO DE LAS PUERTAS
|
(a) Conecte el conector. |
|
(b) Enganche la guía.
(c) Instale el conjunto del relé de control del sistema de doble cierre de las puertas con el perno.
Torque:
12.5 N·m {127 kgf·cm, 9 ft·lbf}
2. INSTALE EL SUBCONJUNTO DEL PANEL DE INSTRUMENTOS
Haga clic aquí
