Toyota CH-R Manual de Taller: ExtracciÓn

EXTRACCIÓN

PRECAUCIÓN / AVISO / OBSERVACIÓN

A continuación se muestran los procedimientos necesarios (ajuste, calibración, inicialización o registro) que deben realizarse después de que se hayan extraído, instalado o sustituido las piezas durante la extracción/instalación del conjunto de la junta esférica inferior delantera.

Procedimientos necesarios tras extraer/instalar/sustituir las piezas

Pieza sustituida o procedimiento realizado

Procedimiento necesario

Efectos/funciones inoperativas cuando no se llevan a cabo los procedimientos necesarios

Vinculado

Alineación de las ruedas delanteras

  1. Borre los datos de calibración a cero.
  2. Lleve a cabo la calibración a cero del sensor de velocidad de derrape y aceleración.
  • Se almacenan los DTC
  • El indicador de advertencia ABS se enciende
  • Se enciende el indicador luminoso de deslizamiento
  • Avería o funcionamiento desactivado del VSC

OBSERVACIÓN:

  • Siga el mismo procedimiento en el lado derecho que en el izquierdo.
  • El procedimiento siguiente es para el lado izquierdo.

PROCEDIMIENTO

1. EXTRAIGA EL CONJUNTO DEL EJE DELANTERO

Haga clic aquí

2. EXTRAIGA EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

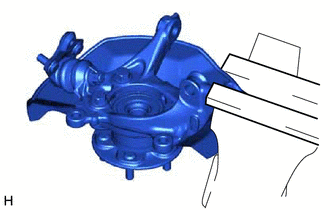

(a) Fije el conjunto del eje delantero en un torno de banco con placas de aluminio.

AVISO:

No apriete el torno de banco excesivamente.

(b) Extraiga el pasador hendido.

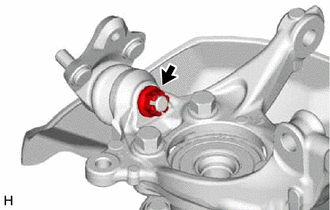

(c) Extraiga la tuerca.

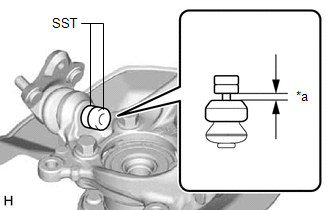

(d) Coloque la SST en el conjunto de la junta esférica inferior delantera como se muestra en la ilustración.

SST: 09960-20010

09961-02050

AVISO:

Compruebe si la holgura entre la SST y el conjunto del eje delantero es 1 mm (0.0394 pulg.).

*a

1 mm (0.0394 pulg.)

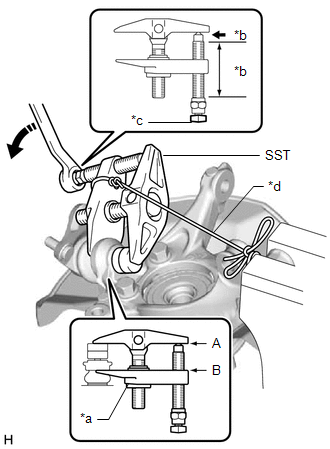

(e) Utilice la SST para extraer el conjunto de la junta esférica inferior delantera del conjunto del eje delantero como se muestra en la ilustración.

SST: 09960-20010

09961-02010

09961-02050

*a

Tuerca central

*b

Zona de aplicación de la grasa de molibdeno

*c

Coloque la llave aquí

*d

Cadena

Girar

AVISO:

  • Aplique grasa de molibdeno a las roscas y al extremo del perno de la SST.
  • Instale la SST con la tuerca central de manera que (A) y (B) queden paralelos, como se observa en la ilustración. De lo contrario, la parte delantera de la cubierta antipolvo inferior de esta puede resultar dañada.
  • Asegúrese de colocar la llave en la parte que se muestra en la ilustración.
  • No dañe la cubierta antipolvo de la junta esférica inferior delantera.
  • No dañe el pivote de la dirección.
  • No dañe el guardapolvo del freno de disco delantero.
