INSPECCIÓN EN EL VEHÍCULO

PROCEDIMIENTO

1. INSPECCIONE EL CONJUNTO DE LA JUNTA ESFÉRICA INFERIOR DELANTERA

(a) Compruebe si existe holgura.

(1) Levante el vehículo.

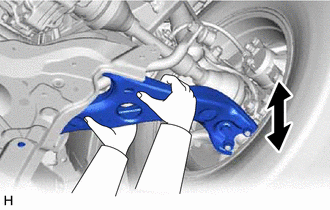

(2) Mueva el subconjunto del brazo de suspensión n° 1 inferior delantero hacia arriba y hacia abajo con una fuerza de 294 N (30 kgf) o superior para comprobar que no hay holgura en el conjunto de la junta esférica inferior delantera.

OBSERVACIÓN:

Si el conjunto de la junta esférica inferior delantera está suelto, sustitúyalo por uno nuevo.
